Кабель АКВВГЭ 4х4

АКВВГЭ 4х4 - контрольный экранированный кабель с четырьмя алюминиевыми жилами , сечением 4 (Четыре) миллиметров квадратных с изоляцией из поливинилхлоридного пластиката ,в оболочке из поливинилхлоридного пластиката .
Кабель АКВВГЭ 4х4 изготавливается в соответствии с требованиями ГОСТ 31565-2012 и ГОСТ 1508-78.

Расшифровка маркировки АКВВГЭ 4х4

А -алюминиевая жила.
К -контрольный кабель.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет защитный покров.
Э - экран из медной или алюминиевой фольги.
4 -количество токонесущих жил.
4 -сечение жил в мм2.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Технические характеристики кабеля АКВВГЭ 4*4

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля экранированного контрольного АКВВГЭ 4х4 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Класс пожарной опасности экранированного кабеля АКВВГЭ 4х4 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы экранированного кабеля АКВВГЭ 4*4 не менее 30 лет.
Электрическое сопротивление жилы- АКВВГЭ 4х4 7.41 МОм\км.
Сопротивление изоляции жил- 9 МОм\км.

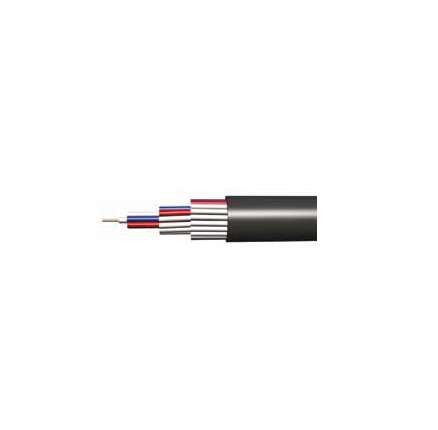

Конструкция кабеля АКВВГЭ 4х4

1) Жила - алюминиевая сечением 4 мм2.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 0.7 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Наружная оболочка-из поливинилхлоридного пластиката..
5) Экран - из медной или алюминиевой фольги.

Применение экранированного кабеля АКВВГЭ 4*4

Кабель контрольный алюминиевый,экранированный АКВВГЭ 4х4 используется для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
АКВВГЭ-ХЛ 4х4 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
