Кабель АПвБбШп 5х240

АПвБбШп 5х240 - кабель силовой бронированный с 5 алюминиевыми жилами, сечением 240 миллиметров квадратных, в изоляции и оболочке из сшитого полиэтилена, с бронёй из двух стальных оцинкованных лент.
АПвБбШп является устаревшей маркировкой, по новому ГОСТ 31996-2012 буква (б) из маркировки была удалена, новая маркировка АПвБШп

Технические характеристики кабеля АПвБбШп 5х240

Климатическое исполнение кабеля силового алюминиевого бронированного АПвБбШп 5*240: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого бронированного кабеля АПвБбШп 5х240 от -60 до +50 градусов.
Влажность воздуха при эксплуатации силового бронированного кабеля АПвБбШп 5х240 не должна превышать 98%.
Монтаж АПвБбШп 5*240 производится при температуре не ниже -20 градусов, при более низких температурах возникает вероятность повреждения застывшей оболочки при разматывании.
Минимальный радиус изгиба при прокладке АПвБбШп 5х240 равен 549,9 миллиметрам.
Растягивающее усилие при монтаже силового бронированного алюминиевого кабеля АПвБбШп 5х240 не должно превышать 36000 Ньютонов.
Длительная температура нагрева жил при эксплуатации кабеля АПвБбШп 5*240 не должна превышать 90 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не должна превышать 250 градусов.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов.
Допустимый ток при прокладке кабеля АПвБбШп 5х240 в земле равен 374 Ампер.
Расчетная масса кабеля АПвБбШп 5х240 составляет 7,98 килограмм в метре.
Срок службы не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АПвБбШп 5*240 равен 66,71 миллиметрам.

Расшифровка маркировки АПвБбШп 5х240

А - алюминиевые жилы.
Пв - изоляция из сшитого полиэтилена.
Б - броня из двух стальных оцинкованных лент.
б - без подушки под бронёй.
Шп - защитный шланг из сшитого полиэтилена.
5 - количество алюминиевых жил.
240 - сечение алюминиевых жил.
Также в маркировке могут присутствовать следующие обозначения:
(г) - герметизация водоблокирующими элементами в соответствии с требованиями МКС "Мосэнерго".
мс, мк, мж - жила выполнена в многопроволочном исполнении.
ок, ож - жила выполнена в однопроволочном исполнении.
1 - кабель рассчитан на напряжение до 1000 Вольт.
0,66 - кабель рассчитан на напряжение до 660 Вольт.

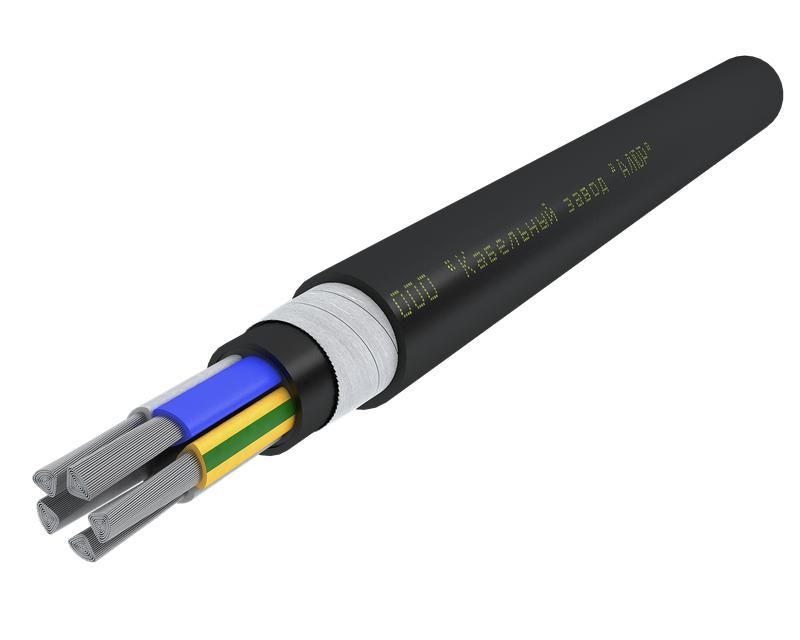

Конструкция кабеля АПвБбШп 5х240

1) Жила - алюминиевая, многопроволочная или однопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из сшитого полиэтилена.
3) Скрутка - изолированные жилы скручены в сердечник.
3) Внутренняя оболочка - из полиэтилена или поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг - из сшитого полиэтилена.

Для кабелей с индексом (г):
6) Сердечник - из водоблокирующей нити.
7) Обмотка - из водоблокирующей ленты.

Применение кабеля АПвБбШп 5*240

Кабель силовой бронированный алюминиевый АПвБбШп 5х240 предназначен для передачи и распределения электроэнергии в стационарных установках с переменным напряжением до 1000 Вольт частотой 50 Герц и силой тока до 374 Ампер.
Кабелем АПвБбШп 5х240 прокладывают линии передачи электроэнергии в земле (траншеях) не зависимо от коррозионной активности грунта и близости залегания грунтовых вод, допускается прокладка через несудоходные реки при условии заглубления в грунт.

  • АПвБбШп
  • 5
  • 240
  • Алюминий
  • СПЭ
  • СПЭ
  • 7,98
  • 66,71
  • 0,132
  • 549,9
  • 401
  • 374
  • 17,54
  • 1
  • от -50 до +50
  • 30 лет
  • 352 212
  • О2.8.2.5.4
  • да
  • да
  • 117.63
  • 109.71
  • 263.86
  • 246.09
