Кабель АПвБШп 4х240
Кабель АПвБШп 4х240
Кабель АПвБШп 4х240
Кабель АПвБШп 4х240
Кабель АПвБШп 4х240

Товарные предложения:

АПвБШп(г) 4x240 мс-120.09.20241150 м. 1 786,69 ₽

м.
от 1 дня
АПвБШп(г) 4x240 мс-124.01.2025808 м. 1 891,18 ₽

м.
от 1 дня
АПвБШп-1 4х240 (мн) кабель ЭМ-Кабель24.01.202543 м. 1 460,16 ₽

м.
от 3 дней
Кабель АПвБШп(г) 4х240 МС (N) 1кВ (м) Кавказкабель 3201106030712.07.202410 м. 1 690,5 ₽

м.
от 1 дня
Кабель АПвБШп(г) 4х240 МС (N) 1кВ (м) Энергокомплект 4020295019.07.202469 м. 1 772,38 ₽

м.
от 1 дня

Условия поставки кабеля АПвБШп 4х240

Кабель АПвБШп 4х240 соответствует всем требованиям ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.

Купить силовой бронированный алюминиевый кабель АПвБШп 4*240 могут юридические и физические лица по безналичному и наличному расчету, отгрузка производится в течение одного - двух дней с даты поступтения оплаты.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.

Цена кабеля АПвБШп 4х240 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
Размер скидки на АПвБШп 4*240 зависит от общего объема закупки, окончательную стоимость можно узнать в корзине сайта разместив полный заказ включая сопутствующий товар.

Описание

Характеристики

Описание

АПвБШп 4х240 - кабель силовой бронированный с 4 алюминиевыми жилами, сечением 240 миллиметров квадратных, в изоляции и оболочке из сшитого полиэтилена, с бронёй из двух стальных оцинкованных лент.

Технические характеристики кабеля АПвБШп 4х240

Климатическое исполнение кабеля силового алюминиевого бронированного АПвБШп 4*240: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого бронированного кабеля АПвБШп 4х240 от -60 до +50 градусов.
Влажность воздуха при эксплуатации силового бронированного кабеля АПвБШп 4х240 не должна превышать 98%.
Монтаж АПвБШп 4*240 производится при температуре не ниже -20 градусов, при более низких температурах возникает вероятность повреждения застывшей оболочки при разматывании.
Минимальный радиус изгиба при прокладке АПвБШп 4х240 равен 491,4 миллиметрам.
Растягивающее усилие при монтаже силового бронированного алюминиевого кабеля АПвБШп 4х240 не должно превышать 28800 Ньютонов.
Длительная температура нагрева жил при эксплуатации кабеля АПвБШп 4*240 не должна превышать 90 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не должна превышать 250 градусов.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов.
Допустимый ток при прокладке кабеля АПвБШп 4х240 в земле равен 374 Ампер.
Расчетная масса кабеля АПвБШп 4х240 составляет 6,46 килограмм в метре.
Срок службы не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АПвБШп 4*240 равен 59,61 миллиметрам.

Расшифровка маркировки АПвБШп 4х240

А - алюминиевые жилы.
Пв - изоляция из сшитого полиэтилена.
Б - броня из двух стальных оцинкованных лент.
Шп - защитный шланг из сшитого полиэтилена.
4 - количество алюминиевых жил.
240 - сечение алюминиевых жил.
Также в маркировке могут присутствовать следующие обозначения:
(г) - герметизация водоблокирующими элементами в соответствии с требованиями МКС "Мосэнерго".
мс, мк, мж - жила выполнена в многопроволочном исполнении.
ок, ож - жила выполнена в однопроволочном исполнении.
1 - кабель рассчитан на напряжение до 1000 Вольт.
0,66 - кабель рассчитан на напряжение до 660 Вольт.

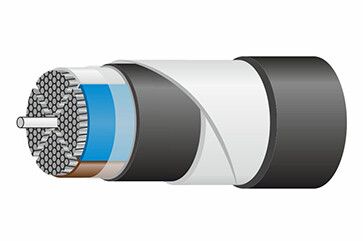

Конструкция кабеля АПвБШп 4х240

1) Жила - алюминиевая, многопроволочная или однопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из сшитого полиэтилена.
3) Скрутка - изолированные жилы скручены в сердечник.
3) Внутренняя оболочка - из полиэтилена или поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг - из сшитого полиэтилена.

Для кабелей с индексом (г):
6) Сердечник - из водоблокирующей нити.
7) Обмотка - из водоблокирующей ленты.

Применение кабеля АПвБШп 4*240

Кабель силовой бронированный алюминиевый АПвБШп 4х240 предназначен для передачи и распределения электроэнергии в стационарных установках с переменным напряжением до 1000 Вольт частотой 50 Герц и силой тока до 374 Ампер.
Кабелем АПвБШп 4х240 прокладывают линии передачи электроэнергии в земле (траншеях) не зависимо от коррозионной активности грунта и близости залегания грунтовых вод, допускается прокладка через несудоходные реки при условии заглубления в грунт.

Характеристики

Вес

4.022

ГОСТ

31996-2012

Марка

АПвБШп

Код ОКП

352 212

Тип брони

Б

Код товара

АПвБШп 4х240

Срок службы

30

Материал жилы

Алюминий

Наличие брони

да

Количество жил

4

Срок службы, лет

30

Конструкция жилы

ок, ос, мк, мс

Цвет изоляции жил

Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)

Материал изоляции

СПЭ

Материал оболочки

СПЭ

Сечение жилы (мм/кв)

240

Максимальный вес (кг/м)

5.165

Номинальная частота, Гц

50

Класс жилы по ГОСТ 22483-2012

2

Толщина изоляции жил (мм)

1.7

Максимальный диаметр жилы

20.6

Масса цветного металла (г/м)

20.6

Допустимый радиус изгиба (мм)

472

Тип исполнения по ГОСТ 31565-2012

Без обозначения

Допустимые усилия при тяжении (Н)

48000

Минимальная температура монтажа

-20

Максимальный расчетный вес (кг/км)

5165

Максимальный наружный диаметр (мм)

59

Сопротивление изоляции жил (МОм\км)

150

Предельная температура нагрева жил

250

Допустимый ток односекундного КЗ, кА

21.7

Испытательное переменное напряжение

3,5 кВ частотой 50 Гц

Диапазон температур эксплуатации (°С)

от -50 до +50

Допустимая температура нагрева жил, С

90

Максимальная температура нагрева жил

130 °C при перегрузке, 250 °C при токе КЗ

Сопротивление изоляции при 20°С, Мом\км

150

Класс пожарной опасности по ГОСТ 31565-2012

О1.8.2.5.4

Номинальное переменное напряжение (кВ)

1

Электрическое сопротивление жилы (ом/км)

0.13

Номинальное переменное напряжение, Вольт

1000

Минимальная температура эксплуатации (°С)

-60

Максимальная температура эксплуатации (°С)

50

Допустимая температура в режиме перегрузки

130

Длительно допустимая токовая нагрузка, Ампер

421

Длительно допустимая температура нагрева жил

90

Минимальный радиус изгиба, наружных диаметров

7.5

Температура нагрева жил по условию невозгорания

400

Максимальная мощность при прокладке в земле, 220V (кВт)

109.71

Максимальная мощность при прокладке в земле, 380V (кВт)

246.09

Длительно допустимая токовая нагрузка в земле, Ампер

369

Допустимая токовая нагрузка при прокладке в земле (А)

397

Максимальная мощность при прокладке в воздухе, 220V (кВт)

117.63

Максимальная мощность при прокладке в воздухе, 380V (кВт)

263.86

Допустимый ток односекундного короткого замыкания (кА)

21.7

Допустимая токовая нагрузка при прокладке на воздухе (А)

453
