Условия поставки кабеля АПвБШв 1х300
Кабель АПвБШв 1*300 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель АПвБШв 1х300 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой алюминиевый бронированный кабель АПвБШв 1*300 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля АПвБШв 1х300 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
Описание
Характеристики
Описание
АПвБШв 1х300 - силовой бронированный кабель с одной алюминиевой жилой сечением 300 (Триста) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена,в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката .
Кабель АПвБШв 1*300 изготавливается в соответствии с требованиями ГОСТ 31996-2012.
Расшифровка маркировки АПвБШв 1х300
А- алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
Б- Броня из двух стальных оцинкованных лент.
Шв - защитный шланг из ПВХ.
1 -количество токонесущих жил.
300 -сечение жил в мм2.
Также в маркировке могут присутствовать
Обозначения номинального напряжения:
0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Обозначение конструктивного исполнения жилы:
о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).
Обозначение жил:
(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.
Технические характеристики кабеля АПвБШв 1*300
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -60 до +50 градусов Цельсия.
Монтаж кабеля бронированного, силового АПвБШв 1х300 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности кабеля бронированного АПвБШв 1х300 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы бронированного кабеля АПвБШв 1*300 не менее 30 лет.
Токовые нагрузки кабеля АПвБШв 1х300
Допустимый ток при прокладке АПвБШв 1х300 на воздухе - 580 Ампер.
Допустимый ток при прокладке в земле - 455 Ампер.
Допустимый ток односекундного короткого замыкания - 27.12 кА.
Сопротивление километра жилы - 0.1 Ом.

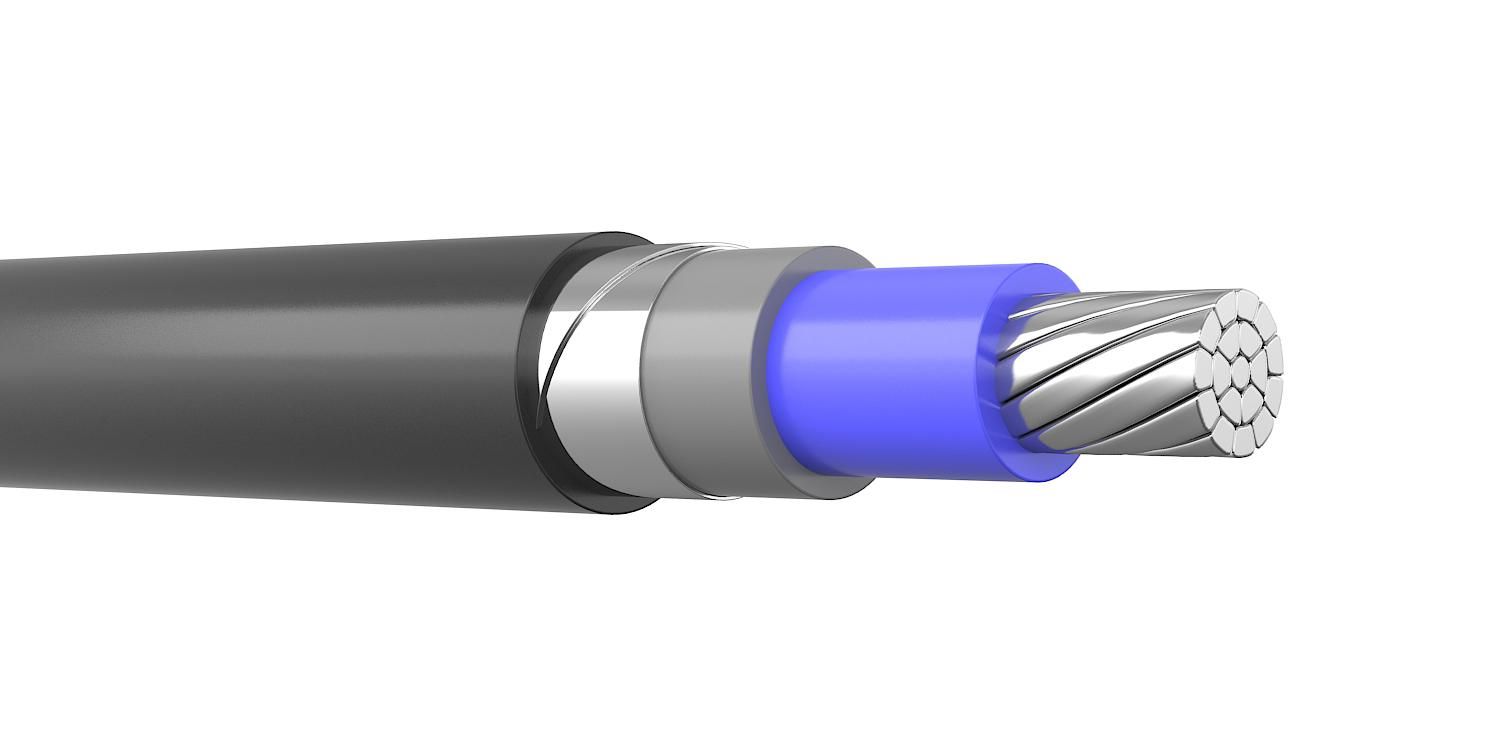

Конструкция кабеля АПвБШв 1*300
1) Жила - алюминиевая однопроволочная круглая, многопроволочная круглая сечением 300 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.8 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг-из поливинилхлоридного пластиката .
Применение бронированного кабеля АПвБШв 1х300
Кабель силовой алюминиевый ,бронированный АПвБШв 1х300 используется для одиночной прокладки в кабельных сооружениях и производственных помещениях.Допускается прокладка в земле (траншеях). Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
АПвБШв-ХЛ 1*300 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
Характеристики
Вес
0.523 кг.
ГОСТ
31996-2012
Тип брони
Б
Код товара
АПвБШв 1х300
Срок службы
30
Материал жилы
Алюминий
Количество жил
1
Срок службы, лет
30
Конструкция жилы
ок, мк
Материал изоляции
СПЭ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
300
Наружный диаметр, мм
31.4
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
1.8
Максимальный диаметр жилы
23.1
Наружный диаметр 0.66 кВ (мм)
31,4
Расчетная масса(вес), кг\км
1 538
Масса цветного металла (г/м)
804
Расчетная масса 0.66 кВ (кг/км)
1538
Минимальный радиус изгиба, мм
314
Тип исполнения по ГОСТ 31565-2012
Без обозначения
Допустимые усилия при тяжении (Н)
15000
Минимальная температура монтажа
-15
Сопротивление изоляции жил (МОм\км)
150
Предельная температура нагрева жил
250
Допустимый ток односекундного КЗ, кА
27.12
Максимальная длина в бухте(смотке), м
32
Допустимая температура нагрева жил, С
90
Максимальная температура нагрева жил
130 °C при перегрузке, 250 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
150
Класс пожарной опасности по ГОСТ 31565-2012
О1.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Испытательное постоянное напряжение, кВ
8.4
Электрическое сопротивление жилы (ом/км)
0.1
Номинальное постоянное напряжение, Вольт
1400
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
130
Длительно допустимая токовая нагрузка, Ампер
738
Длительно допустимая температура нагрева жил
90
Минимальный радиус изгиба, наружных диаметров
10
Температура нагрева жил по условию невозгорания
400
Длительно допустимая токовая нагрузка в земле, Ампер
713
Допустимая токовая нагрузка при прокладке в земле (А)
455
Допустимый ток односекундного короткого замыкания (кА)
27.12
Допустимая токовая нагрузка при прокладке на воздухе (А)
580
Допустимая токовая нагрузка при прокладке в земле, постоянный ток (А)
713
Допустимая токовая нагрузка при прокладке на воздухе, постоянный ток (А)
738
