Условия поставки кабеля АПвБШв 5х70
Кабель АПвБШв 5*70 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель АПвБШв 5х70 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой алюминиевый бронированный кабель АПвБШв 5*70 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля АПвБШв 5х70 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
| Товар | Наличие | Цена | |
|
3254 | от 571.94 р. | 8 вариантов |
Кабель силовой АВВГнг(А)-LS 5х70мс(N.PE)-1 ТРТС |
1733 | 620.45 р. | |
АВВГнг(А)-LS 5х70 мс-1 |
1000 | 650.37 р. | |
Кабель АВВГнг(А)-LS 5х70 МС (N PE) 1кВ (м) АЛЮР 00-00001821 |
300 | 667.22 р. | |
Кабель силовой АВВГнг(А)-LS 5х70-1 (N.PE) многопроволочный секторный |
221 | 682.50 р. | |
Кабель АВВГнг(А)-LS 5х70 МС (N PE) 1кВ (м) Кавказкабель 32010290317 |
Под заказ | 571.94 р. | |
Кабель АВВГнг(А)-LS 5х70 МС (N PE) 1кВ (м) Цветлит 00-00137776 |
Под заказ | 587.83 р. | |
Кабель АВВГнг(А)-LS 5х70 МС (N PE) 1кВ (м) Эм-кабель 00000008299 |
Под заказ | 593.37 р. | |
Кабель силовой АВВГнг(А)-LS 5х70,0 мс (N, PE)-1 ТРТС |
Под заказ | 638.20 р. | |
АПвБШв 5х70 - силовой бронированный кабель с пятью алюминиевыми жилами сечением 70 (Семьдесят) миллиметров квадратных, в однопроволочном круглом, или однопроволочном секторном, или многопроволочном круглом, или многопроволочном сегментном(секторном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена,в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката .
Кабель АПвБШв 5*70 изготавливается в соответствии с требованиями ГОСТ 31996-2012.
Расшифровка маркировки АПвБШв 5х70
А- алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
Б- Броня из двух стальных оцинкованных лент.
Шв - защитный шланг из ПВХ.
5 -количество токонесущих жил.
70 -сечение жил в мм2.
Также в маркировке могут присутствовать
Обозначения номинального напряжения:
0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Обозначение конструктивного исполнения жилы:
о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).
Обозначение жил:
(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.
Технические характеристики кабеля АПвБШв 5*70
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -60 до +50 градусов Цельсия.
Монтаж кабеля бронированного, силового АПвБШв 5х70 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности кабеля бронированного АПвБШв 5х70 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы бронированного кабеля АПвБШв 5*70 не менее 30 лет.
Токовые нагрузки кабеля АПвБШв 5х70
Допустимый ток при прокладке АПвБШв 5х70 на воздухе - 203 Ампер.
Допустимый ток при прокладке в земле - 195 Ампер.
Допустимый ток односекундного короткого замыкания - 6.12 кА.
Сопротивление километра жилы - 0.44 Ом.

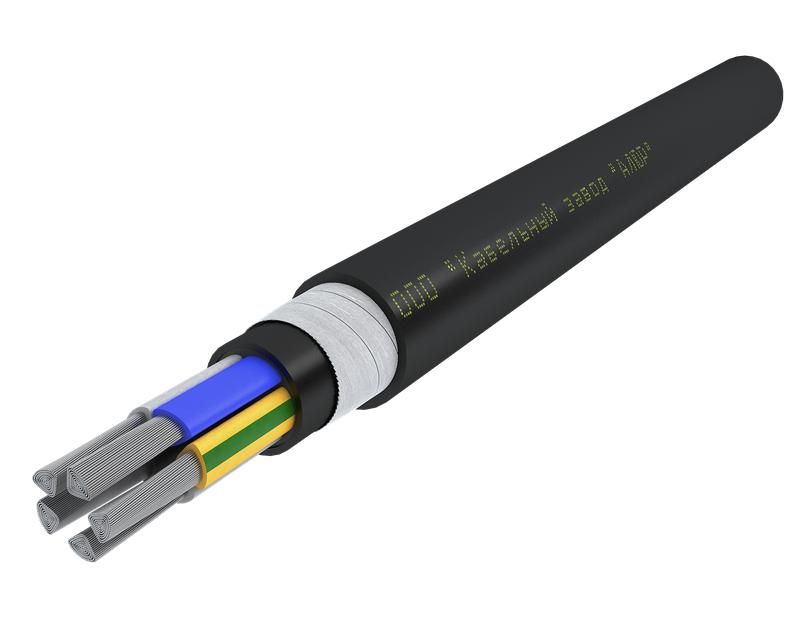

Конструкция кабеля АПвБШв 5*70
1) Жила - алюминиевая однопроволочная круглая, однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 70 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.1 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг-из поливинилхлоридного пластиката .
Применение бронированного кабеля АПвБШв 5х70
Кабель силовой алюминиевый ,бронированный АПвБШв 5х70 используется для одиночной прокладки в кабельных сооружениях и производственных помещениях.Допускается прокладка в земле (траншеях). Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
АПвБШв-ХЛ 5*70 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
- 5
- 70
- Алюминий
- СПЭ
- ПВХ
- 0.44
- 203
- 195
- 6.12
- 1
- 30
- О1.8.2.5.4
- 150
- 1.1
- 938
- ок, ос, мк, мс
- 50
- -50
- Б
- Без обозначения
- 31996-2012
- Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
- 2
- 11
- 40,1
- 2173
- 90
- 250
- 400
- 17500
- 130
- -15
- 30
- 50
- 23
- 3,5 кВ частотой 50 Гц
- 150
- 1000
- 7.5
- 90
- 6.12
- 130 °C при перегрузке, 250 °C при токе КЗ
