АПвВГ 4х50

АПвВГ 4х50 - силовой кабель с четырьмя алюминиевыми жилами сечением 50 (Пятьдесят) миллиметров квадратных, в однопроволочном круглом, или однопроволочном секторном, или многопроволочном круглом, или многопроволочном сегментном(секторном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена, в оболочке из ПВХ пластиката .
Кабель АПвВГ 4*50 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АПвВГ 4х50

А - алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
4 -количество токонесущих жил.
50 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АПвВГ 4*50

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового АПвВГ 4х50 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности кабеля АПвВГ 4х50 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы кабеля АПвВГ 4*50 не менее 30 лет.

Токовые нагрузки кабеля АПвВГ 4х50

Допустимый ток при прокладке АПвВГ 4х50 на воздухе - 158 Ампер.
Допустимый ток при прокладке в земле - 157 Ампер.
Допустимый ток односекундного короткого замыкания - 4.18 кА.
Сопротивление километра жилы - 0.64 Ом.

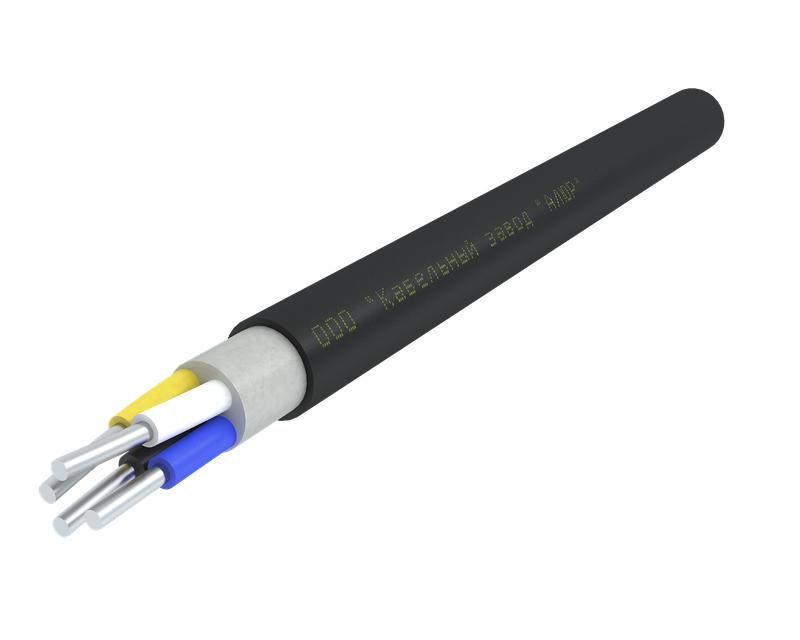

Конструкция кабеля АПвВГ 4*50

1) Жила - алюминиевая однопроволочная круглая, однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 50 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1 мм.
3) Заполнение - из поливинилхлоридного пластиката.
4) Наружная оболочка-из поливинилхлоридного пластиката.

Применение кабеля АПвВГ 4х50

Кабель силовой алюминиевый АПвВГ 4х50 используется для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
АПвВГ-ХЛ 4*50 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
