Условия поставки кабеля АПвВГ 4х70
Кабель АПвВГ 4*70 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель АПвВГ 4х70 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой алюминиевый кабель АПвВГ 4*70 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля АПвВГ 4х70 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
АПвВГ 4х70 - силовой кабель с четырьмя алюминиевыми жилами сечением 70 (Семьдесят) миллиметров квадратных, в однопроволочном круглом, или однопроволочном секторном, или многопроволочном круглом, или многопроволочном сегментном(секторном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена, в оболочке из ПВХ пластиката .
Кабель АПвВГ 4*70 изготавливается в соответствии с требованиями ГОСТ 31996-2012.
Расшифровка маркировки АПвВГ 4х70
А - алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
4 -количество токонесущих жил.
70 -сечение жил в мм2.
Также в маркировке могут присутствовать
Обозначения номинального напряжения:
0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Обозначение конструктивного исполнения жилы:
о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).
Обозначение жил:
(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.
Технические характеристики кабеля АПвВГ 4*70
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового АПвВГ 4х70 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности кабеля АПвВГ 4х70 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы кабеля АПвВГ 4*70 не менее 30 лет.
Токовые нагрузки кабеля АПвВГ 4х70
Допустимый ток при прокладке АПвВГ 4х70 на воздухе - 203 Ампер.
Допустимый ток при прокладке в земле - 195 Ампер.
Допустимый ток односекундного короткого замыкания - 6.12 кА.
Сопротивление километра жилы - 0.44 Ом.

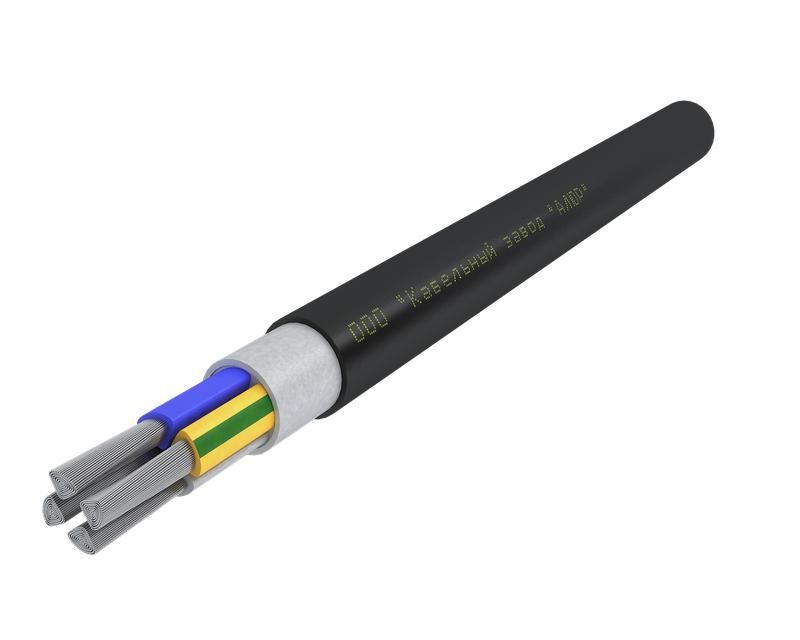

Конструкция кабеля АПвВГ 4*70
1) Жила - алюминиевая однопроволочная круглая, однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 70 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.1 мм.
3) Заполнение - из поливинилхлоридного пластиката.
4) Наружная оболочка-из поливинилхлоридного пластиката.
Применение кабеля АПвВГ 4х70
Кабель силовой алюминиевый АПвВГ 4х70 используется для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
АПвВГ-ХЛ 4*70 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
- 4
- 70
- Алюминий
- СПЭ
- ПВХ
- 1.762
- 35.7
- 0.44
- 285.6
- 203
- 195
- 6.12
- 1
- 30
- О1.8.2.5.4
- 150
- 1.1
- 750.4
- ок, ос, мк, мс
- 50
- -50
- Без обозначения
- 31996-2012
- Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)
- 2
- 11
- 1762
- 90
- 250
- 400
- 14000
- 130
- -15
- 30
- 50
- 3,5 кВ частотой 50 Гц
- 150
- 1000
- 7.5
- 90
- 188
- 6.12
- 130 °C при перегрузке, 250 °C при токе КЗ
- 181
