АПвВГ 5х120

Условия поставки кабеля АПвВГ 5х120

Кабель АПвВГ 5*120 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель АПвВГ 5х120 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.

Купить силовой алюминиевый кабель АПвВГ 5*120 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.

Цена кабеля АПвВГ 5х120 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.

Похожие товары

Товар Наличие Цена

АВВГнг-LS 5х120

1275

от 1 061.09 р.

7 вариантов

Кабель силовой АВВГнг(А)-LS 5х120мс(N.PE)-1 ТРТС

1 061.09 р.

АВВГнг(А)-LS 5х120 мс-1

984

1 081.72 р.

Кабель силовой АВВГнг(А)-LS 5х120,0 мс (N, PE)-1 ТРТС

1 068.96 р.

Кабель АВВГ нг(А)LS 5х120.0 1кВ МС

1 083.57 р.

Кабель силовой АВВГнг(А)-LS 5х120 (N.PE)-1 многопроволочный барабан

1 149.44 р.

Кабель АВВГнг(А)-LS 5Х120мс(N, PE)-1

1 172.57 р.

Кабель силовой АВВГнг(А) -LS 5х120 мс(N,PE)-1

Под заказ

1 415.26 р.

Описание
Характеристики

АПвВГ 5х120 - силовой кабель с пятью алюминиевыми жилами сечением 120 (Сто двадцать) миллиметров квадратных, в однопроволочном круглом, или однопроволочном секторном, или многопроволочном круглом, или многопроволочном сегментном(секторном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена, в оболочке из ПВХ пластиката .
Кабель АПвВГ 5*120 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АПвВГ 5х120

А - алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
5 -количество токонесущих жил.
120 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АПвВГ 5*120

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового АПвВГ 5х120 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности кабеля АПвВГ 5х120 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы кабеля АПвВГ 5*120 не менее 30 лет.

Токовые нагрузки кабеля АПвВГ 5х120

Допустимый ток при прокладке АПвВГ 5х120 на воздухе - 290 Ампер.
Допустимый ток при прокладке в земле - 267 Ампер.
Допустимый ток односекундного короткого замыкания - 10.71 кА.
Сопротивление километра жилы - 0.25 Ом.

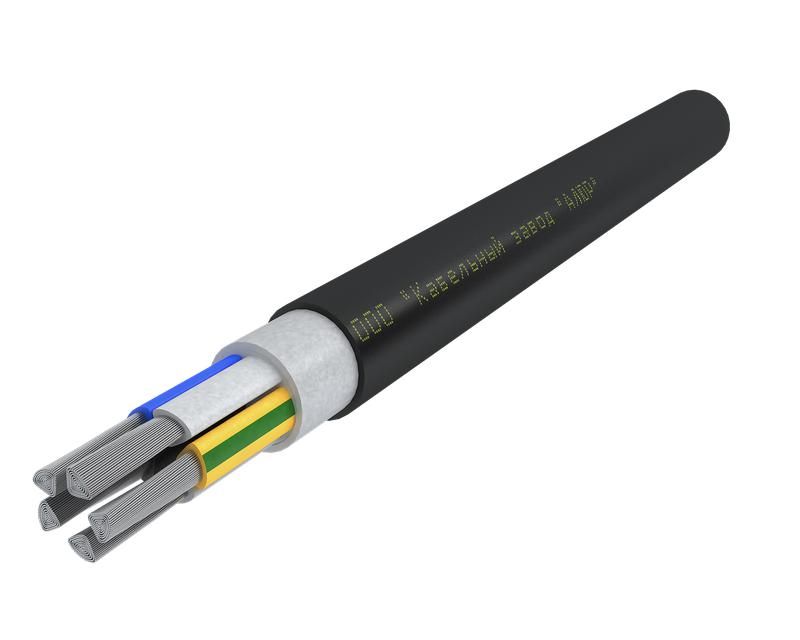

Конструкция кабеля АПвВГ 5*120

1) Жила - алюминиевая однопроволочная круглая, однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 120 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.2 мм.
3) Заполнение - из поливинилхлоридного пластиката.
4) Наружная оболочка-из поливинилхлоридного пластиката.

Применение кабеля АПвВГ 5х120

Кабель силовой алюминиевый АПвВГ 5х120 используется для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
АПвВГ-ХЛ 5*120 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.

Количество жил 5
Сечение жилы (мм/кв) 120
Материал жилы Алюминий
Материал изоляции СПЭ
Материал оболочки ПВХ
Максимальный вес (кг/м) 2.729
Максимальный наружный диаметр (мм) 45
Электрическое сопротивление жилы (ом/км) 0.25
Допустимый радиус изгиба (мм) 360
Допустимая токовая нагрузка при прокладке на воздухе (А) 290
Допустимая токовая нагрузка при прокладке в земле (А) 267
Допустимый ток односекундного короткого замыкания (кА) 10.71
Номинальное переменное напряжение (кВ) 1
Срок службы 30
Класс пожарной опасности по ГОСТ 31565-2012 О1.8.2.5.4
Сопротивление изоляции жил (МОм\км) 150
Толщина изоляции жил (мм) 1.2
Масса цветного металла (г/м) 1608
Конструкция жилы ок, ос, мк, мс
Максимальная температура эксплуатации (°С) 50
Минимальная температура эксплуатации (°С) -50
Тип исполнения по ГОСТ 31565-2012 Без обозначения
ГОСТ 31996-2012
Цвет изоляции жил Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
Класс жилы по ГОСТ 22483-2012 2
Максимальный диаметр жилы 14.5
Максимальный расчетный вес (кг/км) 2729
Длительно допустимая температура нагрева жил 90
Предельная температура нагрева жил 250
Температура нагрева жил по условию невозгорания 400
Допустимые усилия при тяжении (Н) 30000
Допустимая температура в режиме перегрузки 130
Минимальная температура монтажа -15
Срок службы, лет 30
Номинальная частота, Гц 50
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Сопротивление изоляции при 20°С, Мом\км 150
Номинальное переменное напряжение, Вольт 1000
Минимальный радиус изгиба, наружных диаметров 7.5
Допустимая температура нагрева жил, С 90
Длительно допустимая токовая нагрузка, Ампер 269
Допустимый ток односекундного КЗ, кА 10.71
Максимальная температура нагрева жил 130 °C при перегрузке, 250 °C при токе КЗ
Длительно допустимая токовая нагрузка в земле, Ампер 248
