АПвВГнг(А)-LS 5х35

АПвВГнг(А)-LS 5х35 - силовой кабель с пятью алюминиевыми жилами сечением 35 (Тридцать пять) миллиметров квадратных, в однопроволочном круглом, или однопроволочном секторном, или многопроволочном круглом, или многопроволочном сегментном(секторном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение с низким дымовыделением, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель АПвВГнг-LS 5*35 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АПвВГнг(А)-LS 5х35

А - алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
5 -количество токонесущих жил.
35 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АПвВГнг(А)-LS 5*35

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового,негорючего АПвВГнг-LS 5х35 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АПвВГнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности малодымного кабеля АПвВГнг(А)-LS 5*35 по ГОСТ 31565-2012:П1б.8.2.2.2.
Срок службы негорючего кабеля АПвВГнг(А)-LS 5х35 не менее 30 лет.

Токовые нагрузки кабеля АПвВГнг(А)-LS 5х35

Допустимый ток при прокладке АПвВГнг(А)-LS 5*35 на воздухе - 134 Ампер.
Допустимый ток при прокладке в земле - 135 Ампер.
Допустимый ток односекундного короткого замыкания - 3.09 кА.
Сопротивление километра жилы - 0.87 Ом.

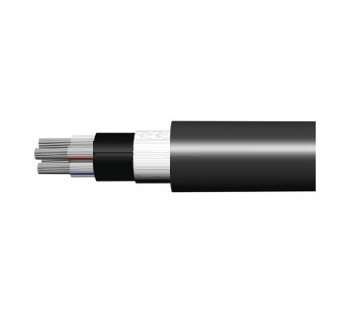

Конструкция кабеля АПвВГнг(А)-LS 5х35

1) Жила - алюминиевая однопроволочная круглая, однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 35 мм2.
2) Изоляция - из сшитого полиэтилена с низким выделением дыма, толщиной 0.9 мм.
3) Заполнение - из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделнием дыма.
4) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение кабеля АПвВГнг(А)-LS 5х35

Кабель силовой алюминиевый,негорючий,малодымный АПвВГнг(А)-LS 5*35 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
АПвВГнг(А)-LS-ХЛ 5х35 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
