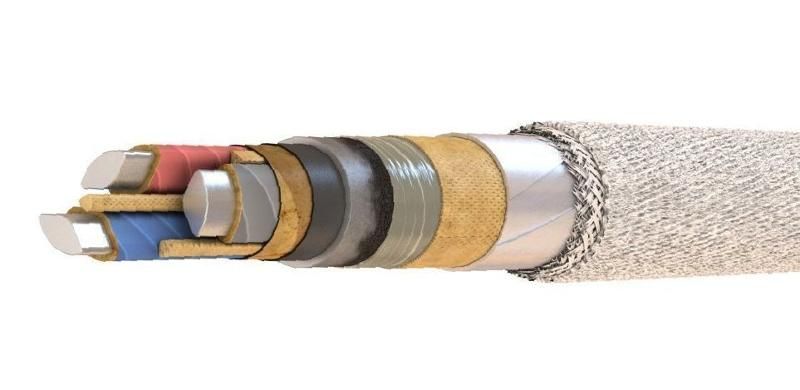

Конструкция кабеля АСБ2л 3х95 - 1кВ

1) Три однопроволочные или многопроволочные секторные алюминиевые токопроводящие жилы с площадью сечения девяносто пять квадратных миллиметров, соответствующие первому или второму классу по ГОСТ 22483-2012.
2) Бумажная изоляция жилы, пропитанная вязким составом, толщиной 0,75 мм.
3) Поясная бумажная изоляция, пропитанная вязким составом, толщиной 0,5 мм.
4) Герметичная свинцовая оболочка по ГОСТ 24641-81.
5) Защитный покров типа «Б2л» по ГОСТ 7006-72
А. Подушка толщиной не менее 1,5 мм:
битумный состав или битум;
ленты полиэтилентерефталатные;
крепированная бумага или кабельная пропитанная;
битумный состав или битум;
ленты полиэтилентерефталатные;
крепированная бумага или кабельная пропитанная;
битумный состав или битум
Б. Броня из двух стальных черных или оцинкованных лент толщиной не менее 0,5 мм
В. Наружный покров толщиной не менее 2 мм:
битумный состав или битум, или вязкий подклеивающий состав;
пропитанная кабельная пряжа или стеклянная пряжа из штапелированного волокна;
битумный состав или битум, или вязкий подклеивающий состав;
покрытие, предохраняющее витки кабеля от слипания.

Расшифровка маркировки кабеля АСБ2л 3х95 - 1кВ

А - токопроводящая жила из алюминия
без обозначения - бумажная пропитанная изоляция
С - свинцовая оболочка
Б - броня из стальных лент
2л - два слоя полиэтиленфталатных лент в подушке
3 - три токопроводящие жилы
95 - площадь сечения токопроводящей жилы девяносто пять квадратных миллиметров
1кВ - номинальное напряжение 1000 Вольт
