АВБбШвнг 3х50

АВБбШвнг(А) 3х50 - силовой бронированный кабель с тремя алюминиевыми жилами сечением 50 (Пятьдесят) миллиметров квадратных, в однопроволочном круглом, или однопроволочном секторном, или многопроволочном круглом, или многопроволочном сегментном(секторном) исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение,в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель АВБбШвнг(А) 3*50 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АВБбШвнг(А) 3х50

А - алюминиевая жила.
В - изоляция из ПВХ пластиката.
Б- Броня из двух стальных оцинкованных лент..
б- без подушки под бронёй.
Шв - шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
3 -количество токонесущих жил.
50 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АВБбШвнг(А) 3*50

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового АВБбШвнг 3х50 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АВБбШвнг(А) 3х50 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности негорючего кабеля АВБбШвнг(А) 3*50 по ГОСТ 31565-2012:П1б.8.2.5.4.
Срок службы бронированного кабеля АВБбШвнг(А) 3х50 не менее 30 лет.

Токовые нагрузки кабеля АВБбШвнг(А) 3х50

Допустимый ток при прокладке АВБбШвнг(А) 3*50 на воздухе - 126 Ампер.
Допустимый ток при прокладке в земле - 143 Ампер.
Допустимый ток односекундного короткого замыкания - 3.38 кА.
Сопротивление километра жилы - 0.64 Ом.

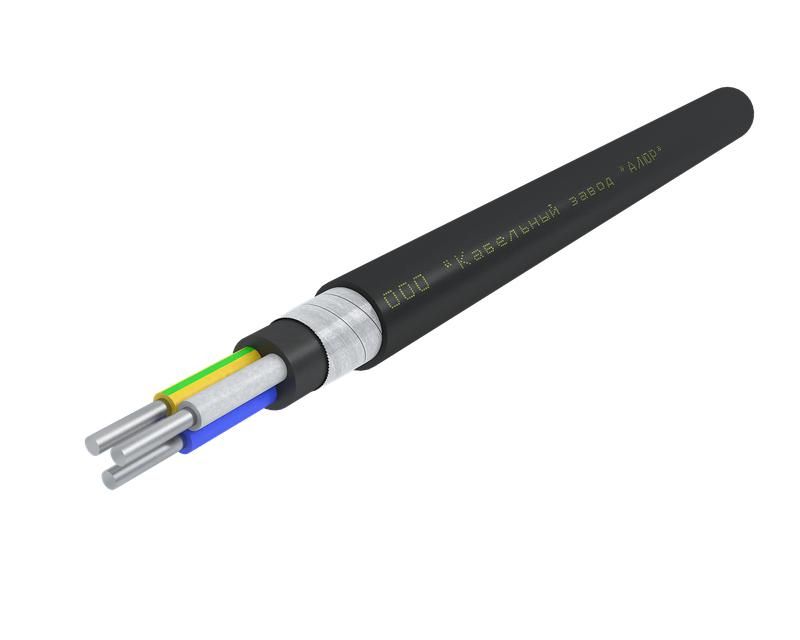

Конструкция кабеля АВБбШвнг(А) 3х50

1) Жила - алюминиевая однопроволочная круглая, однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 50 мм2.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 1.4 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг - из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение бронированного кабеля АВБбШвнг(А) 3х50

Кабель силовой алюминиевый,негорючий,бронированный АВБбШвнг(А) 3*50 используется для прокладки в земле (траешнях), с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
АВБбШвнг(А)-ХЛ 3х50 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
