АВБШвнг 3х16

АВБШВнг(А) 3х16 - силовой бронированный кабель с тремя алюминиевыми жилами сечением 16 (Шестнадцать) миллиметров квадратных, в однопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение,в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель АВБШВнг 3*16 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АВБШвнг(А) 3х16

А - алюминиевая жила.
В - изоляция из ПВХ пластиката.
Б- Броня из двух стальных оцинкованных лент.
Шв - защитный шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
3 -количество токонесущих жил.
16 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АВБШвнг(А) 3*16

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового АВБШвнг 3х16 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АВБШвнг(А) 3х16 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности негорючего кабеля АВБШвнг(А) 3*16 по ГОСТ 31565-2012:П1б.8.2.5.4.
Срок службы бронированного кабеля АВБШвнг(А) 3х16 не менее 30 лет.

Токовые нагрузки кабеля АВБШвнг(А) 3х16

Допустимый ток при прокладке АВБШвнг(А) 3*16 на воздухе - 67 Ампер.
Допустимый ток при прокладке в земле - 77 Ампер.
Допустимый ток односекундного короткого замыкания - 1.13 кА.
Сопротивление километра жилы - 1.91 Ом.

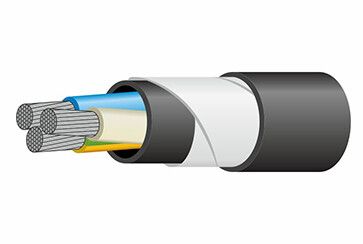

Конструкция кабеля АВБШвнг(А) 3х16

1) Жила - алюминиевая однопроволочная круглая сечением 16 мм2.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 1 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг - из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение бронированного кабеля АВБШвнг(А) 3х16

Кабель силовой алюминиевый,негорючий,бронированный АВБШвнг(А) 3*16 используется для прокладки в земле (траншеях), с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
АВБШвнг(А)-ХЛ 3х16 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
