АВБШвнг(А)-LS 5х150

АВБШВнг(А)-LS 5х150 - силовой бронированный кабель с пятью алюминиевыми жилами сечением 150 (Сто пятьдесят) миллиметров квадратных, в однопроволочном круглом, или однопроволочном секторном, или многопроволочном круглом, или многопроволочном сегментном(секторном) исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением,в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель АВБШВнг-LS 5*150 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АВБШвнг(А)-LS 5х150

А - алюминиевая жила.
В - изоляция из ПВХ пластиката.
Б- Броня из двух стальных оцинкованных лент.
Шв - защитный шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
5 -количество токонесущих жил.
150 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АВБШвнг(А)-LS 5*150

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля малодымного силового АВБШвнг-LS 5х150 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АВБШвнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности негорючего кабеля АВБШвнг(А)-LS 5*150 по ГОСТ 31565-2012:П1б.8.2.2.2.
Срок службы бронированного кабеля АВБШвнг(А)-LS 5х150 не менее 30 лет.

Токовые нагрузки кабеля АВБШвнг(А)-LS 5х150

Допустимый ток при прокладке АВБШвнг(А)-LS 5*150 на воздухе - 261 Ампер.
Допустимый ток при прокладке в земле - 274 Ампер.
Допустимый ток односекундного короткого замыкания - 10.64 кА.
Сопротивление километра жилы - 0.21 Ом.

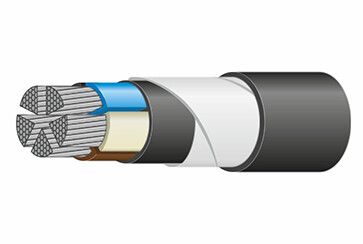

Конструкция кабеля АВБШвнг(А)-LS 5х150

1) Жила - алюминиевая однопроволочная круглая, однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 150 мм2.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 1.8 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением дыма.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение бронированного кабеля АВБШвнг(А)-LS 5х150

Кабель силовой алюминиевый,бронированный,малодымный,негорючий АВБШвнг(А)-LS 5*150 используется для прокладки в земле (траншеях), с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.
АВБШвнг(А)-LS-ХЛ 5х150 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
