Кабель АВВГ 2х25

АВВГ 2х25 - кабель силовой с 2 алюминиевыми жилами сечением 25 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката.

Технические характеристики кабеля АВВГ 2х25

Климатическое исполнение кабеля силового алюминиевого АВВГ 2*25: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГ 2х25 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГ 2х25 не должна превышать 98%.
Монтаж кабеля АВВГ 2*25 производится при температуре не ниже -15 градусов.
Радиус изгиба при прокладке алюминиевого кабеля АВВГ 2х25 должен быть не менее 207,9 миллиметров.
Растягивающее усилие при прокладке АВВГ 2х25 не должно превышать 1500 Ньютонов.
Расчетная масса кабеля АВВГ 2*25 составляет 0,83 килограмм в метре.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГ 2х25 равен 23,1 миллиметрам.
Допустимый ток при прокладке кабеля АВВГ 2х25 на воздухе: 92 Ампер.

Расшифровка маркировки АВВГ 2*25

А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
2 - количество алюминиевых жил.
25 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

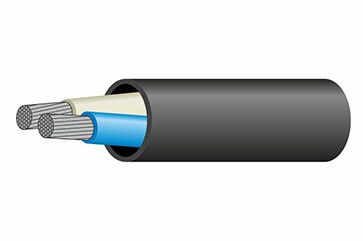

Конструкция кабеля АВВГ 2х25

1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из ПВХ пластиката.

Применение кабеля АВВГ 2х25

Кабель силовой алюминиевый АВВГ 2*25 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 106 Ампер.
АВВГ 2х25 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.

  • АВВГ
  • 2
  • 25
  • Алюминий
  • ПВХ
  • ПВХ
  • 0,331
  • 23,1
  • 1,28
  • 207,9
  • 92
  • 106
  • 1,81
  • 1
  • от -50 до +50
  • 30 лет
