АВВГнг(А)-LSLTx 1х400

АВВГнг(А)-LSLTx 1х400 - силовой кабель с одной алюминиевой жилой сечением 400 (Четыреста) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением, с низкой токсичностью продуктов горения, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма, с низкой токсичностью продуктов пиролиза .
Кабель АВВГнг-LSLTx 1*400 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АВВГнг(А)-LSLTx 1х400

А - алюминиевая жила.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет защитный покров.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
LTx- (low toxic) низкая токсичность продуктов горения.
1 -количество токонесущих жил.
400 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АВВГнг(А)-LSLTx 1*400

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового,низкотоксичного АВВГнг(А)-LSLTx 1х400 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АВВГнг(А)-LSLTx не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 140 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности кабеля АВВГнг(А)-LSLTx 1*400 по ГОСТ 31565-2012:П1б.8.2.1.2.
Срок службы низкотоксичного кабеля АВВГнг(А)-LSLTx 1х400 не менее 30 лет.

Токовые нагрузки кабеля АВВГнг(А)-LSLTx 1х400

Допустимый ток при прокладке АВВГнг(А)-LSLTx 1*400 на воздухе - 544 Ампер.
Допустимый ток при прокладке в земле - 485 Ампер.
Допустимый ток односекундного короткого замыкания - 26 кА.
Сопротивление километра жилы - 7 Ом.

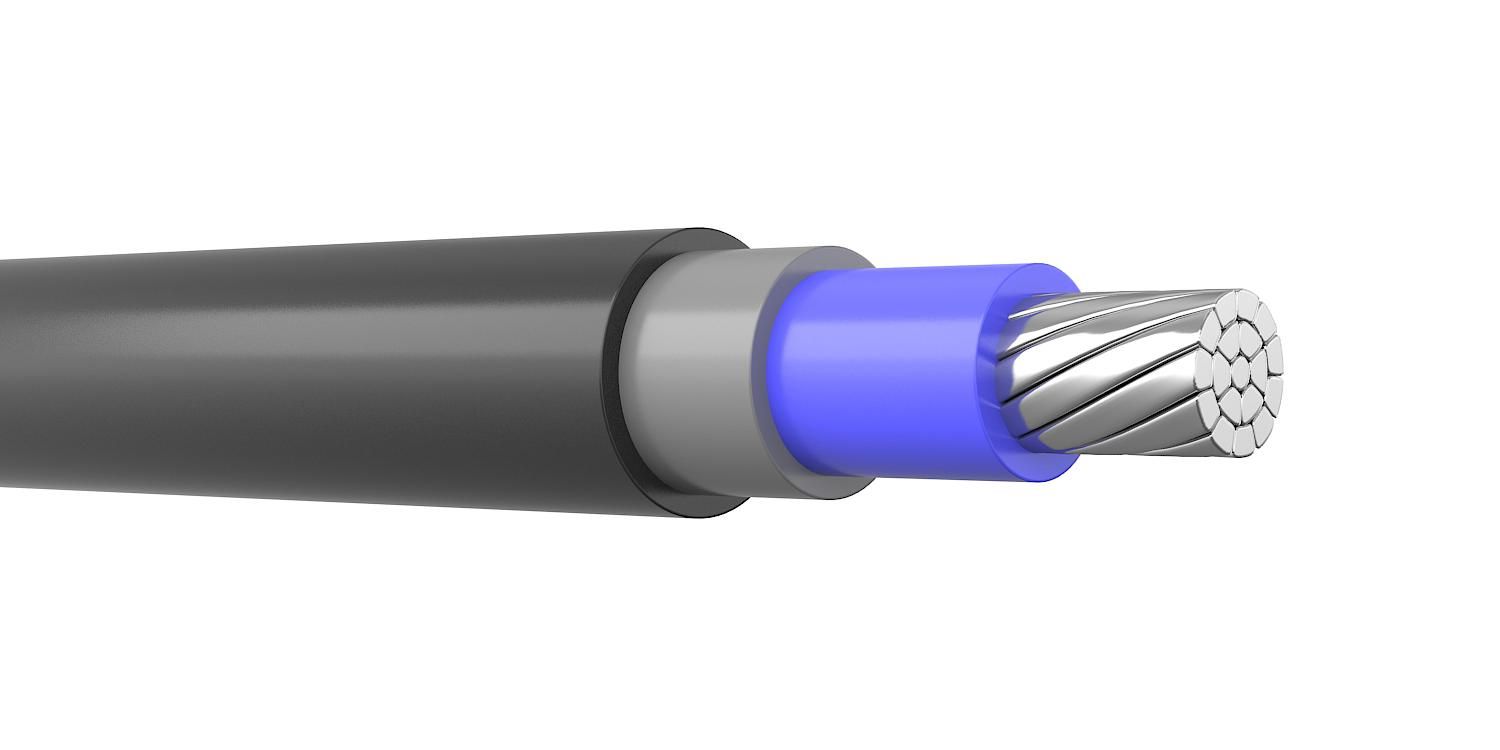

Конструкция кабеля АВВГнг(А)-LSLTx 1х400

1) Жила - алюминиевая сечением 400 мм2.
2) Изоляция - из поливинилхлоридного пластиката с низкой токсичностью продуктов горения, толщиной 2.6 мм.
3) Заполнение - из поливинилхлоридного пластиката пониженной пожарной опасности.
5) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение кабеля АВВГнг(А)-LSLTx 1х400

Кабель силовой алюминиевый,низкотоксичный АВВГнг(А)-LSLTx 1х400 используется для прокладки, с учетом объема горючей нагрузки кабелей, в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений.
АВВГнг(А)-LSLTx-ХЛ 1*400 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
