КГППнг(А)-FRHF 1х95

КГППнг(А)-FRHF 1х95 - силовой гибкий огнестойкий кабель с одной медной жилой сечением 95 (Девяносто пять) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из полимерной композиции не содержащей галогены, не распространяющей горение, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель КГППнг-FRHF 1*95 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки КГППнг(А)-FRHF 1х95

К -кабель
Г - гибкий.
П - изоляция из полимерной композиции, не содержащей галогенов.
П - оболочка из безгалогенной полимерной композиции.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий.
HF - (halogen free) не содержит галогенов.
1 -количество токонесущих жил.
95 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля КГППнг(А)-FRHF 1*95

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового,безгалогенного КГППнг-FRHF 1х95 без предварительного подогрева производится при температуре от -15 градусов.
Кабели КГППнг(А)-FRHF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности,огнестойкого кабеля КГППнг(А)-FRHF 1*95 по ГОСТ 31565-2012: П1б.7.1.2.1.
Срок службы безгалогенного кабеля КГППнг(А)-FRHF 1х95 не менее 30 лет.

Токовые нагрузки кабеля КГППнг(А)-FRHF 1х95

Допустимый ток при прокладке КГППнг(А)-FRHF 1*95 на воздухе - 280 Ампер.
Допустимый ток при прокладке в земле - 285 Ампер.
Допустимый ток односекундного короткого замыкания - 6.86 кА.
Сопротивление километра жилы - 0.21 Ом.

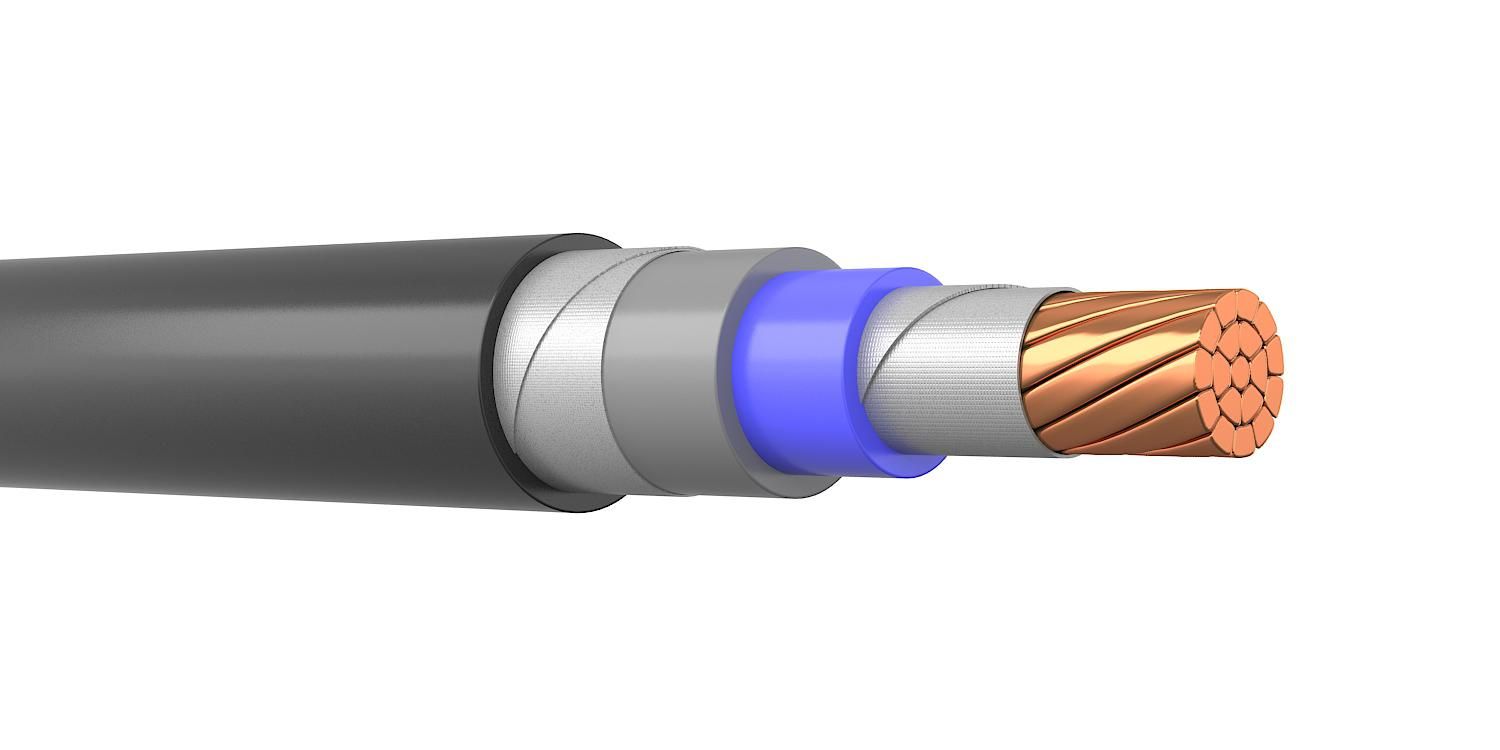

Конструкция кабеля КГППнг(А)-FRHF 1х95

1) Жила - медная многопроволочная круглая сечением 95 мм2,в обмотке из слюдосодержащих лент.
2) Изоляция - из полимерной композиции, не содержащей галогенов, толщиной 1.6 мм.
3) Внутренняя оболочка - из безгалогенной полимерной композиции.
4) Наружная оболочка - из полимерной композиции не содержащей галогены.

Применение огнестойкого кабеля КГППнг(А)-FRHF 1х95

Кабель силовой медный,безгалогенный,огнестойкий КГППнг(А)-FRHF 1*95 используется для проднопроволочная круглаяладки,с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара .Допускается прокладка в земле (траншеях)
КГППнг(А)-FRHF-ХЛ 1х95 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
