Товарные предложения:
| Кабель КГВВнг(А)-LS 5х1.5 (N PE) 380/660-2 (м) ЭЛЕКТРОКАБЕЛЬ НН 00-00024216 | 22.11.2024 | 3636 м. | 115,69 ₽ | м. | от 1 дня |
| КГВВнг(А)-LS 5x1,5 -0,66 | 22.11.2024 | 31279 м. | 120,56 ₽ | м. | от 1 дня |
| Кабель медный силовой гибкий КГВВнг(А)-LS 5х1,5 ГОСТ (заливка) | 22.11.2024 | 354 м. | 121,08 ₽ | м. | от 3 дней |
| Кабель КГВВнг(А)-LS 5х1.5 (N PE) 380/660-2 (м) Конкорд 492 | 22.11.2024 | 1302 м. | 123,22 ₽ | м. | от 1 дня |
| Кабель КГВВнг(А)-LS 5х1.5 (N PE) 380/660-2 (м) Конкорд 492 | 22.11.2024 | 5180 м. | 123,22 ₽ | м. | от 1 дня |
Показать ещё
Условия поставки кабеля КГВВ 5х1,5
Кабель КГВВ 5*1,5 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель КГВВ 5х1.5 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой гибкий медный кабель КГВВ 5*1,5 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля КГВВ 5х1.5 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Условные замены
Описание
КГВВ 5х1,5 - силовой гибкий кабель с пятью медными жилами сечением 1,5 (Одна целая пять десятых) миллиметра квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката, в оболочке из ПВХ пластиката .
Кабель КГВВ 5*1.5 изготавливается в соответствии с требованиями ГОСТ 31996-2012.
Расшифровка маркировки КГВВ 5х1.5
К -кабель
Г - гибкий.
В -изоляция из ПВХ пластиката.
В- оболочка из ПВХ пластиката.
5 -количество токонесущих жил.
1.5 -сечение жил в мм2.
Также в маркировке могут присутствовать
Обозначения номинального напряжения:
0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Обозначение конструктивного исполнения жилы:
о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).
Обозначение жил:
(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.
Технические характеристики кабеля КГВВ 5*1,5
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового КГВВ 5х1.5 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности кабеля КГВВ 5х1,5 по ГОСТ 31565-2012: О1.8.2.5.4.
Срок службы кабеля КГВВ 5*1.5 не менее 30 лет.
Токовые нагрузки кабеля КГВВ 5х1,5
Допустимый ток при прокладке КГВВ 5х1.5 на воздухе - 21 Ампер.
Допустимый ток при прокладке в земле - 27 Ампер.
Допустимый ток односекундного короткого замыкания - 0.17 кА.
Сопротивление километра жилы - 13.3 Ом.

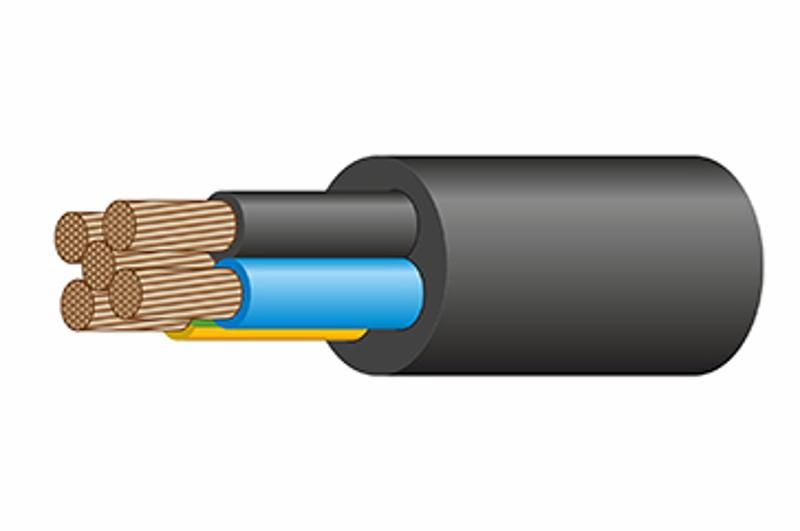

Конструкция кабеля КГВВ 5*1,5
1) Жила - медная многопроволочная круглая сечением 1.5 мм2.
2) Изоляция - из ПВХ пластиката, толщиной 0.8 мм.
3) Заполнение - из ПВХ пластиката.
4) Наружная оболочка - из ПВХ пластиката.
Применение кабеля КГВВ 5х1.5
Кабель силовой медный КГВВ 5х1,5 используется для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
КГВВ-ХЛ 5*1.5 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
Характеристики
ГОСТ
31996-2012
Код товара
КГВВ 5х1,5
Срок службы
30
Материал жилы
Медь
Количество жил
5
Срок службы, лет
30
Конструкция жилы
мк
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
1.5
Наружный диаметр, мм
10.9
Максимальный вес (кг/м)
0.165
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
6
Толщина изоляции жил (мм)
0.8
Максимальный диаметр жилы
1.5
Наружный диаметр 0.66 кВ (мм)
10.8
Расчетная масса(вес), кг\км
165
Масса цветного металла (г/м)
66.75
Расчетная масса 0.66 кВ (кг/км)
183
Минимальный радиус изгиба, мм
54.5
Тип исполнения по ГОСТ 31565-2012
Без обозначения
Толщина изоляции жил 0.66 Кв (мм)
0.6
Допустимые усилия при тяжении (Н)
225
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
165
Максимальный наружный диаметр (мм)
10.9
Сопротивление изоляции жил (МОм\км)
12
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
0.17
Максимальная длина в бухте(смотке), м
303
Допустимая температура нагрева жил, С
70
Максимальная температура нагрева жил
90 °C при перегрузке, 160 °C при токе КЗ
Класс пожарной опасности по ГОСТ 31565-2012
О1.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
13.3
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая токовая нагрузка, Ампер
19
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
5
Температура нагрева жил по условию невозгорания
350
Длительно допустимая токовая нагрузка в земле, Ампер
25
Допустимая токовая нагрузка при прокладке в земле (А)
27
Допустимый ток односекундного короткого замыкания (кА)
0.17
Допустимая токовая нагрузка при прокладке на воздухе (А)
21
