Товарные предложения:
| Кабель КГВВнг(А)-LS 5х50 (N PE) 380/660-2 (м) ЭЛЕКТРОКАБЕЛЬ НН 00-00024236 | 22.11.2024 | 968 м. | 3 412,27 ₽ | м. | от 1 дня |
| Кабель КГВВнг(А)-LS 5х50 (N PE) 380/660-2 (м) ЭЛЕКТРОКАБЕЛЬ НН 00-00024236 | 22.11.2024 | 572 м. | 3 412,27 ₽ | м. | от 1 дня |
| Кабель медный силовой гибкий КГВВнг(А)-LS-1 5х50 ГОСТ | 22.11.2024 | 510 м. | 3 649,18 ₽ | м. | от 3 дней |
| КГВВнг(А)-LS 5x50 -1 | 22.11.2024 | 211 м. | 3 748,72 ₽ | м. | от 1 дня |
| Кабель КГВВнг(А)-LS 5х50 (N PE) 0.66кВ (м) Цветлит 00-00149711 | 22.11.2024 | 37 м. | 3 216,12 ₽ | м. | от 1 дня |
Условия поставки кабеля КГВВ 5х50
Кабель КГВВ 5*50 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель КГВВ 5х50 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой гибкий медный кабель КГВВ 5*50 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля КГВВ 5х50 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Условные замены
Описание
КГВВ 5х50 - силовой гибкий кабель с пятью медными жилами сечением 50 (Пятьдесят) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката, в оболочке из ПВХ пластиката .
Кабель КГВВ 5*50 изготавливается в соответствии с требованиями ГОСТ 31996-2012.
Расшифровка маркировки КГВВ 5х50
К -кабель
Г - гибкий.
В -изоляция из ПВХ пластиката.
В- оболочка из ПВХ пластиката.
5 -количество токонесущих жил.
50 -сечение жил в мм2.
Также в маркировке могут присутствовать
Обозначения номинального напряжения:
0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Обозначение конструктивного исполнения жилы:
о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).
Обозначение жил:
(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.
Технические характеристики кабеля КГВВ 5*50
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового КГВВ 5х50 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности кабеля КГВВ 5х50 по ГОСТ 31565-2012: О1.8.2.5.4.
Срок службы кабеля КГВВ 5*50 не менее 30 лет.
Токовые нагрузки кабеля КГВВ 5х50
Допустимый ток при прокладке КГВВ 5х50 на воздухе - 167 Ампер.
Допустимый ток при прокладке в земле - 187 Ампер.
Допустимый ток односекундного короткого замыкания - 5.23 кА.
Сопротивление километра жилы - 0.39 Ом.

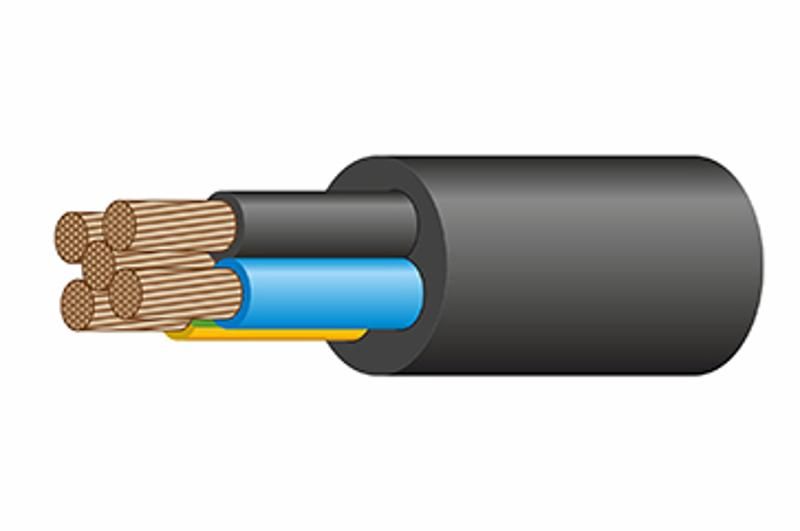

Конструкция кабеля КГВВ 5*50
1) Жила - медная многопроволочная круглая сечением 50 мм2.
2) Изоляция - из ПВХ пластиката, толщиной 1.4 мм.
3) Заполнение - из ПВХ пластиката.
4) Наружная оболочка - из ПВХ пластиката.
Применение кабеля КГВВ 5х50
Кабель силовой медный КГВВ 5х50 используется для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
КГВВ-ХЛ 5*50 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
Характеристики
ГОСТ
31996-2012
Код товара
КГВВ 5х50
Срок службы
30
Материал жилы
Медь
Количество жил
5
Срок службы, лет
30
Конструкция жилы
мк
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
50
Максимальный вес (кг/м)
3.316
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
6
Толщина изоляции жил (мм)
1.4
Максимальный диаметр жилы
9.1
Наружный диаметр 0.66 кВ (мм)
35.4
Масса цветного металла (г/м)
2225
Расчетная масса 0.66 кВ (кг/км)
3249
Тип исполнения по ГОСТ 31565-2012
Без обозначения
Толщина изоляции жил 0.66 Кв (мм)
1.3
Допустимые усилия при тяжении (Н)
7500
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
3316
Максимальный наружный диаметр (мм)
36
Сопротивление изоляции жил (МОм\км)
7
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
5.23
Допустимая температура нагрева жил, С
70
Максимальная температура нагрева жил
90 °C при перегрузке, 160 °C при токе КЗ
Класс пожарной опасности по ГОСТ 31565-2012
О1.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
0.39
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая токовая нагрузка, Ампер
155
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
5
Температура нагрева жил по условию невозгорания
350
Длительно допустимая токовая нагрузка в земле, Ампер
173
Допустимая токовая нагрузка при прокладке в земле (А)
187
Допустимый ток односекундного короткого замыкания (кА)
5.23
Допустимая токовая нагрузка при прокладке на воздухе (А)
167
Условные замены (2)
| Кабель КГВВнг(А)-LS 5х50 | 2813 м. | 3 412,27 ₽ | м. | от 1 дня |
| Кабель КГВВнг 5х50 | 2298 м. | 3 412,27 ₽ | м. | от 1 дня |
