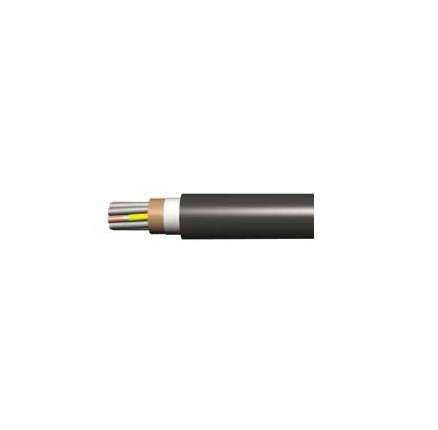

Кабель КПБПнг(А)-HF 4х1

КПБПнг(А)-HF 4х1 - контрольный бронированный кабель с четырьмя медными жилами , сечением 1 (Один) миллиметров квадратных,с изоляцией из полимерной композиции, не содержащей галогенов пониженной пожарной опасности,в броне из двух стальных оцинкованных лент,в оболочке из полимерной композиции, не содержащей галогенов пониженной пожарной опасности.
Кабель КПБПнг(А)-HF 4х1 изготавливается в соответствии с требованиями ГОСТ 31565-2012 и ГОСТ 1508-78.

Расшифровка маркировки КПБПнг(А)-HF 4х1

К -контрольный кабель.
П - изоляция из из полимерной композиции, не содержащей галогенов.
Б - броня из двух стальных оцинкованных лент.
П - оболочка из полимерной композиции, не содержащей галогенов.
нг - пониженная пожарная опасность..
HF - (halogen free) не содержит галогенов.
4 -количество токонесущих жил.
1 -сечение жил в мм2.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Технические характеристики кабеля КПБПнг(А)-HF 4*1

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового КПБПнг-HF 4х1 без предварительного подогрева производится при температуре от -15 градусов.
Кабели КПБПнг(А)-HF 4х1 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Класс пожарной опасности безгалогенного кабеля КПБПнг(А)-HF 4*1 по ГОСТ 31565-2012:П1б.8.1.2.1.
Срок службы бронированного кабеля КПБПнг(А)-HF 4х1 не менее 30 лет.
Электрическое сопротивление жилы- КПБПнг(А)-HF 4х1 18.1 МОм\км.
Сопротивление изоляции жил- 10 МОм\км.

Конструкция кабеля КПБПнг(А)-HF 4*1

1) Жила - медная сечением 1 мм2.
2) Изоляция - из полимерной композиции, не содержащей галогенов,пониженной пожарной опасности, толщиной 0.6 мм.
3) Внутренняя оболочка - из полимерной композиции, пониженной пожарной опасности не содержащая галогенов.
4) Наружная оболочка- из полимерной композиции,не содержащая галогенов.
5) Броня - из двух стальных оцинкованных лент.

Применение бронированного кабеля КПБПнг(А)-HF 4х1

Кабель контрольный медный ,бронированный ,безгалогенный КПБПнг(А)-HF 4х1 используется прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.
КПБПнг(А)-HF-ХЛ 4*1 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
