Кабель КППГЭнг(А)-FRHF 4х1
Условия поставки кабеля КППГЭнг(А)-FRHF 4х1
Кабель КППГЭнг(А)-FRHF 4*1 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель КППГЭнг(А)-FRHF 4х1 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить контрольный медный экранированный негорючий огнестойкий безгалогенный кабель КППГЭнг-FRHF 4*1 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля КППГЭнг(А)-FRHF 4х1 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Описание
КППГЭнг(А)-FRHF 4х1 - контрольный экранированный кабель с четырьмя медными жилами , сечением 1 (Один) миллиметров квадратных,с изоляцией из полимерной композиции,огнестойкая не содержащая галогенов пониженной пожарной опасности,в экране из медной или алюминиевой фольги,в оболочке из полимерной композиции,огнестойкая не содержащая галогенов пониженной пожарной опасности.
Кабель КППГЭнг(А)-FRHF 4х1 изготавливается в соответствии с требованиями ГОСТ 31565-2012 и ГОСТ 1508-78.
Расшифровка маркировки КППГЭнг(А)-FRHF 4х1
К -контрольный кабель.
П - изоляция из из полимерной композиции, не содержащей галогенов.
П - оболочка из полимерной композиции, не содержащей галогенов.
Г - не имеет защитный покров.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий.
HF - (halogen free) не содержит галогенов.
4 -количество токонесущих жил.
1 -сечение жил в мм2.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Технические характеристики кабеля КППГЭнг(А)-FRHF 4*1
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля экранированного силового КППГЭнг-FRHF 4х1 без предварительного подогрева производится при температуре от -15 градусов.
Кабели КППГЭнг(А)-FRHF 4х1 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Класс пожарной опасности огнестойкого кабеля КППГЭнг(А)-FRHF 4*1 по ГОСТ 31565-2012:П1б.7.1.2.1.
Срок службы безгалогенного кабеля КППГЭнг(А)-FRHF 4х1 не менее 30 лет.
Электрическое сопротивление жилы- КППГЭнг(А)-FRHF 4х1 18.1 МОм\км.
Сопротивление изоляции жил- 10 МОм\км.

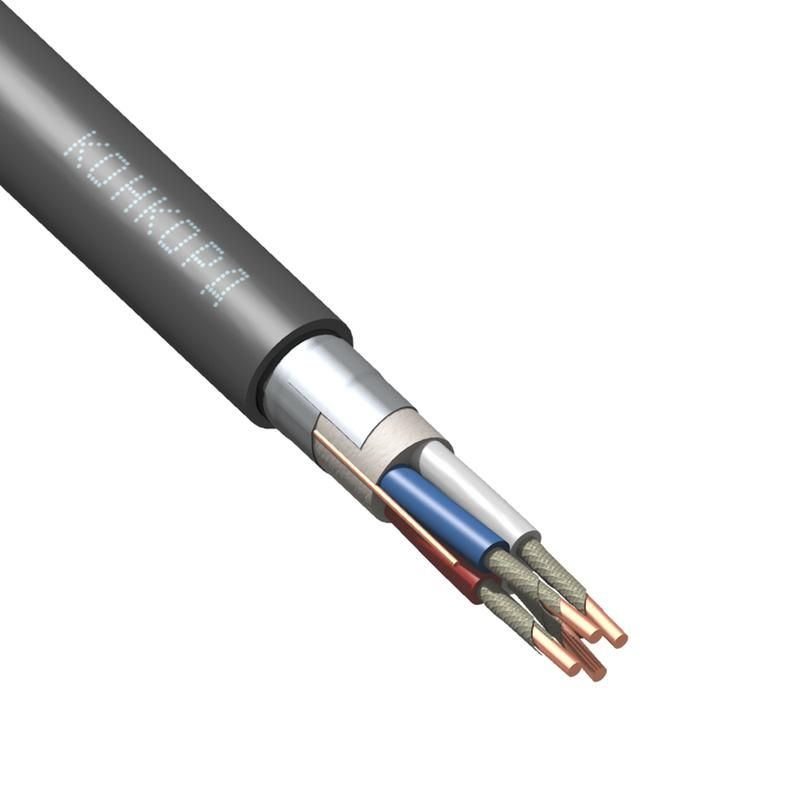

Конструкция кабеля КППГЭнг(А)-FRHF 4*1
1) Жила - медная сечением 1 мм2.2) Изоляция - из полимерной композиции,огнестойкая не содержащая галогенов пониженной пожарной опасности, толщиной 0.6 мм.
3) Внутренняя оболочка - из полимерной композиции, огестойкая не содержащая галогенов пониженной пожарной опасности.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка- из полимерной композиции, огестойкая не содержащая галогенов пониженной пожарной опасности.
Применение экранированного кабеля КППГЭнг(А)-FRHF 4х1
Кабель контрольный медный ,экранированный,безгалогенный КППГЭнг(А)-FRHF 4х1 используется прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.
КППГЭнг(А)-FRHF-ХЛ 4*1 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
Характеристики
ГОСТ
1508-78
Код товара
КППГЭнг-FRHF 4х1
Срок службы
30
Материал жилы
Медь
Огнестойкость
да
Количество жил
4
Наличие экрана
да
Срок службы, лет
40
Материал изоляции
БПК
Материал оболочки
БПК
Сечение жилы (мм/кв)
1
Наружный диаметр, мм
14
Номинальная частота
до 100 Гц
Максимальный вес (кг/м)
0.237
Толщина изоляции жил (мм)
0.6
Объём горючей массы (л/км)
108
Максимальный диаметр жилы
1.2
Расчетная масса(вес), кг\км
299
Масса цветного металла (г/м)
35.6
Допустимый радиус изгиба (мм)
111.6
Минимальный радиус изгиба, мм
84
Тип исполнения по ГОСТ 31565-2012
нг(A)-FRHF
Допустимые усилия при тяжении (Н)
120
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
237
Максимальный наружный диаметр (мм)
12.4
Сопротивление изоляции жил (МОм\км)
10
Максимальная длина в бухте(смотке), м
167
Испытательное переменное напряжение
2,5 кВ частотой 50 Гц
Класс пожарной опасности по ГОСТ 31565-2012
П1б.7.1.2.1
Электрическое сопротивление жилы (ом/км)
18.1
Номинальное переменное напряжение, Вольт
660
Номинальное постоянное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
6
