Кабель КППГЭнг(А)-FRHF 7х1,5
Условия поставки кабеля КППГЭнг(А)-FRHF 7х1,5
Кабель КППГЭнг(А)-FRHF 7*1,5 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель КППГЭнг(А)-FRHF 7х1.5 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить контрольный медный экранированный негорючий огнестойкий безгалогенный кабель КППГЭнг-FRHF 7*1,5 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля КППГЭнг(А)-FRHF 7х1.5 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Описание
КППГЭнг(А)-FRHF 7х1,5 - контрольный экранированный кабель с семью медными жилами , сечением 1,5 (Одна целая пять десятых) миллиметров квадратных,с изоляцией из полимерной композиции,огнестойкая не содержащая галогенов пониженной пожарной опасности,в экране из медной или алюминиевой фольги,в оболочке из полимерной композиции,огнестойкая не содержащая галогенов пониженной пожарной опасности.
Кабель КППГЭнг(А)-FRHF 7х1,5 изготавливается в соответствии с требованиями ГОСТ 31565-2012 и ГОСТ 1508-78.
Расшифровка маркировки КППГЭнг(А)-FRHF 7х1.5
К -контрольный кабель.
П - изоляция из из полимерной композиции, не содержащей галогенов.
П - оболочка из полимерной композиции, не содержащей галогенов.
Г - не имеет защитный покров.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий.
HF - (halogen free) не содержит галогенов.
7 -количество токонесущих жил.
1.5 -сечение жил в мм2.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Технические характеристики кабеля КППГЭнг(А)-FRHF 7*1,5
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля экранированного силового КППГЭнг-FRHF 7х1.5 без предварительного подогрева производится при температуре от -15 градусов.
Кабели КППГЭнг(А)-FRHF 7х1,5 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Класс пожарной опасности огнестойкого кабеля КППГЭнг(А)-FRHF 7*1.5 по ГОСТ 31565-2012:П1б.7.1.2.1.
Срок службы безгалогенного кабеля КППГЭнг(А)-FRHF 7х1,5 не менее 30 лет.
Электрическое сопротивление жилы- КППГЭнг(А)-FRHF 7х1.5 12.1 МОм\км.
Сопротивление изоляции жил- 10 МОм\км.

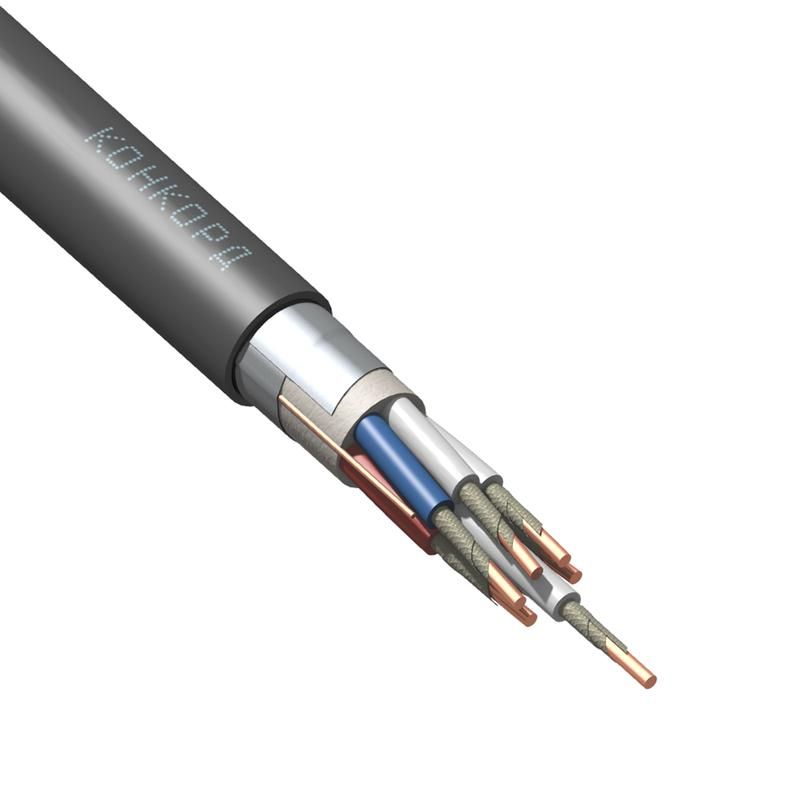

Конструкция кабеля КППГЭнг(А)-FRHF 7*1,5
1) Жила - медная сечением 1.5 мм2.2) Изоляция - из полимерной композиции,огнестойкая не содержащая галогенов пониженной пожарной опасности, толщиной 0.6 мм.
3) Внутренняя оболочка - из полимерной композиции, огестойкая не содержащая галогенов пониженной пожарной опасности.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка- из полимерной композиции, огестойкая не содержащая галогенов пониженной пожарной опасности.
Применение экранированного кабеля КППГЭнг(А)-FRHF 7х1.5
Кабель контрольный медный ,экранированный,безгалогенный КППГЭнг(А)-FRHF 7х1,5 используется прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.
КППГЭнг(А)-FRHF-ХЛ 7*1.5 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
Характеристики
ГОСТ
1508-78
Код товара
КППГЭнг-FRHF 7х1,5
Срок службы
30
Материал жилы
Медь
Огнестойкость
да
Количество жил
7
Наличие экрана
да
Срок службы, лет
40
Материал изоляции
БПК
Материал оболочки
БПК
Сечение жилы (мм/кв)
1.5
Наружный диаметр, мм
16.8
Номинальная частота
до 100 Гц
Максимальный вес (кг/м)
0.388
Толщина изоляции жил (мм)
0.6
Объём горючей массы (л/км)
151
Максимальный диаметр жилы
1.5
Расчетная масса(вес), кг\км
457
Масса цветного металла (г/м)
62.3
Допустимый радиус изгиба (мм)
137.7
Минимальный радиус изгиба, мм
100.8
Тип исполнения по ГОСТ 31565-2012
нг(A)-FRHF
Допустимые усилия при тяжении (Н)
315
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
388
Максимальный наружный диаметр (мм)
15.3
Сопротивление изоляции жил (МОм\км)
10
Максимальная длина в бухте(смотке), м
109
Испытательное переменное напряжение
2,5 кВ частотой 50 Гц
Класс пожарной опасности по ГОСТ 31565-2012
П1б.7.1.2.1
Электрическое сопротивление жилы (ом/км)
12.1
Номинальное переменное напряжение, Вольт
660
Номинальное постоянное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
6
Допустимая токовая нагрузка при прокладке в земле (А)
27
Допустимый ток односекундного короткого замыкания (кА)
0.21
Допустимая токовая нагрузка при прокладке на воздухе (А)
21
