Кабель КППГнг(А)-HF 27х1,5
Кабель КППГнг-HF 27х1,5 не поставляется, возможно товар снят с производства, по запросу, наши инженеры помогут подобрать аналоги, замены.
Описание
Характеристики
Сопутствующие товары
Описание

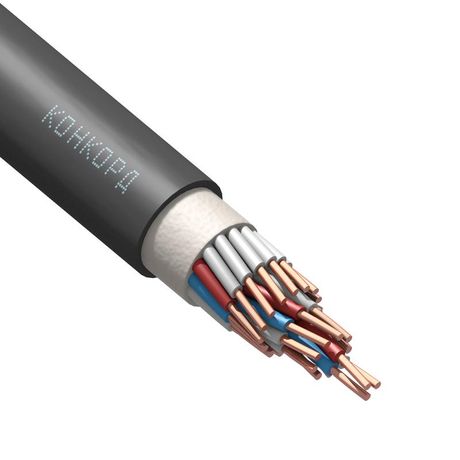

Конструкция кабеля КППГнг-HF 27х1,5
1) Двадцать семь однопроволочных круглых медных жил с площадью сечения 1,5 квадратных миллиметров, соответствующих первому классу по ГОСТ 22483-2012.
2) Изоляция жилы из самозатухающей полимерной композиции, не содержащей галогенов, толщиной 0,6 мм.
3) Заполнение между скрученными изолированными жилами из самозатухающей полимерной композиции, не содержащей галогенов, наложенное одновременно с разделительным слоем.
4) Разделительный слой из самозатухающей полимерной композиции, не содержащей галогенов, толщиной не менее 0,5 мм.
5) Оболочка из самозатухающей полимерной композиции, не содержащей галогенов, соответствующая категории Обп-2 по ГОСТ 23286-78, толщиной 1,7 мм.
Расшифровка маркировки кабеля КППГнг-HF 27х1,5
без обозначения - медная жила
К - контрольный кабель
П - изоляция из самозатухающей полимерной композиции, не содержащей галогенов
П - оболочка из самозатухающей полимерной композиции, не содержащей галогенов
Г - защитный покров отсутствует («голый»)
нг - негорючий
HF - изоляция и оболочка не содержат галогенов (halogen free)
27 - 27 жил
1,5 - площадь сечения токопроводящей жилы 1,5 квадратных миллиметра
Характеристики
ГОСТ
1508-78
Код товара
КППГнг-HF 27х1,5
Срок службы
30
Материал жилы
Медь
Количество жил
27
Срок службы, лет
30
Материал изоляции
БПК
Материал оболочки
БПК
Сечение жилы (мм/кв)
1.5
Наружный диаметр, мм
21.3
Номинальная частота
до 100 Гц
Максимальный вес (кг/м)
0.758
Толщина изоляции жил (мм)
0.6
Объём горючей массы (л/км)
210
Максимальный диаметр жилы
1.5
Расчетная масса(вес), кг\км
830
Масса цветного металла (г/м)
240.3
Допустимый радиус изгиба (мм)
179.1
Минимальный радиус изгиба, мм
127.8
Тип исполнения по ГОСТ 31565-2012
нг(A)-HF
Допустимые усилия при тяжении (Н)
1215
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
758
Максимальный наружный диаметр (мм)
19.9
Сопротивление изоляции жил (МОм\км)
10
Максимальная длина в бухте(смотке), м
60
Испытательное переменное напряжение
2,5 кВ частотой 50 Гц
Сопротивление изоляции при 20°С, Мом\км
12
Класс пожарной опасности по ГОСТ 31565-2012
П1б.8.1.2.1
Электрическое сопротивление жилы (ом/км)
12.1
Номинальное переменное напряжение, Вольт
660
Номинальное постоянное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
6
Допустимая токовая нагрузка при прокладке в земле (А)
27
Допустимый ток односекундного короткого замыкания (кА)
0.21
Допустимая токовая нагрузка при прокладке на воздухе (А)
21
