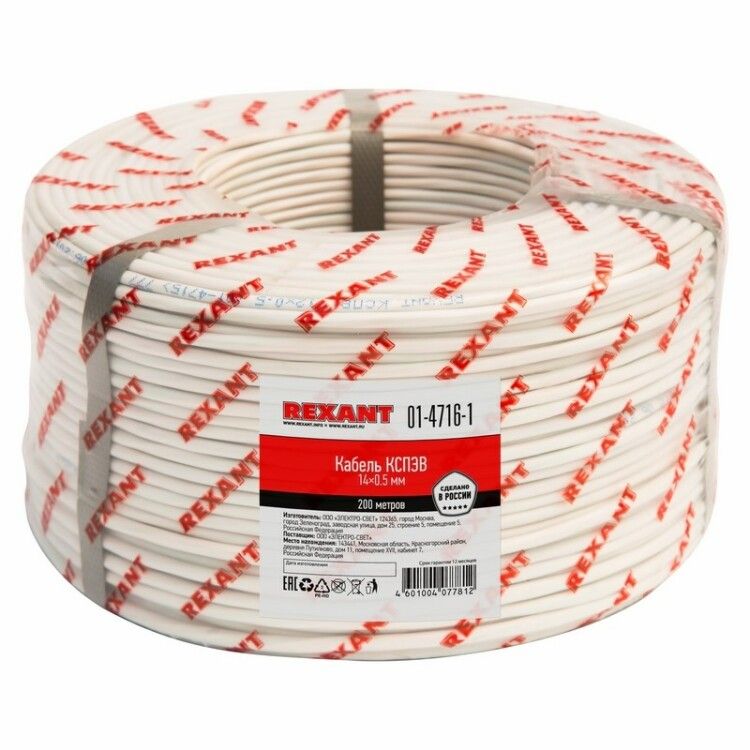

Кабель КСПЭВ 14х0,5

КСПЭВ 14х0,5 - кабель(провод) экранированный для систем сигнализации, связи и телекоммуникации с 14 однопроволочными медными жилами, диаметром 0,5 миллиметра, сечением 0,2 мм2 в изоляции из полиэтилена, экраном из алюмополимерной ленты с проводником из медной луженой проволоки и оболочке из поливинилхлоридного пластиката.

Технические характеристики КСПЭВ 14х0,5

Климатическое исполнение кабеля КСПЭВ 14*0.5 - УХЛ и Т, вторая, третья и четвертая категории размещения по ГОСТ 15150.
Минимальная температура эксплуатации -40 градусов.
Максимальная температура эксплуатации +60 градусов.
Влажность воздуха при эксплуатации провода КСПЭВ 14х0,5 не должна превышать 98% при температуре до +38С.
Минимальный радиус изгиба при монтаже КСПЭВ 14х0.5 составляет 70 миллиметров.
Номинальное рабочее напряжение 250 Вольт.
Электрическое сопротивление токопроводящих жил кабеля КСПЭВ 14*0,5 постоянному току при 20 градусах, не более 94 Ом/км.
Сопротивление изоляции на длине одного километра при температуре +20 градусов, не менее 6500 Мом.
Электрическая емкость экранированного кабеля КСПЭВ 14х0.5 не более 60 Нанофарад на километр.
Индуктивность провода КСПЭВ 14х0,5 равна 1,25 мГн/км.
Расчетная масса кабеля КСПЭВ 14*0.5 - 49,5  килограмма в километре.
Срок службы не менее 15 лет.
Наружный диаметр кабеля КСПЭВ 14х0,5 равен 7,0  мм.

Расшифровка маркировки КСПЭВ 14х0.5

К - кабель.
С - для систем сигнализации и передачи данных.
П - полиэтиленовая изоляция.
Э - экран из алюмопластмассовой ленты.
В - виниловая ПВХ оболочка.
14 - количество медных однопроволочных жил.
0,5 - диаметр медных жил в миллиметрах.

Конструкция кабеля КСПЭВ 14*0,5

1) Жила - медная однопроволочная сечением 0,5 мм2.
2) Изоляция - из полиэтилена различной цветности.
3) Экран - из ламинированной алюминиевой фольги. 4) Оболочка - из ПВХ пластиката.

Применение кабеля КСПЭВ 14х0.5

Кабель экранированный КСПЭВ 14*0,5 применяется для стационарного монтажа в системах сигнализации, передачи данных, телекоммуникации, с рабочим напряжением до 250 Вольт.

  • КСПЭВ
  • 14
  • 0,2
  • Медь
  • ПЭ
  • ПВХ
  • 0,0495
  • 7
  • 94
  • 70
  • 0,25
  • от -40 до +60
  • 15 лет
  • 358 110
  • 80
  • 1,25
  • 24,6
  • 120
