Кабель КВВБГ 19х1

КВВБГ 19х1 - контрольный бронированный кабель с девятнадцатью медными жилами , сечением 1 (Один) миллиметров квадратных,с изоляцией из поливинилхлоридного пластиката,в броне из двух стальных оцинкованных лент,в оболочке из поливинилхлоридного пластиката.
Кабель КВВБГ 19х1 изготавливается в соответствии с требованиями ГОСТ 31565-2012 и ГОСТ 1508-78.

Расшифровка маркировки КВВБГ 19х1

К -контрольный кабель.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Б - из двух стальных оцинкованных лент.
Г - не имеет защитный покров.
19 -количество токонесущих жил.
1 -сечение жил в мм2.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Технические характеристики кабеля КВВБГ 19*1

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового КВВБГ 19х1 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Класс пожарной опасности бронированного кабеля КВВБГ 19х1 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы бронированного кабеля КВВБГ 19*1 не менее 30 лет.
Электрическое сопротивление жилы- КВВБГ 19х1 18.1 МОм\км.
Сопротивление изоляции жил- 10 МОм\км.

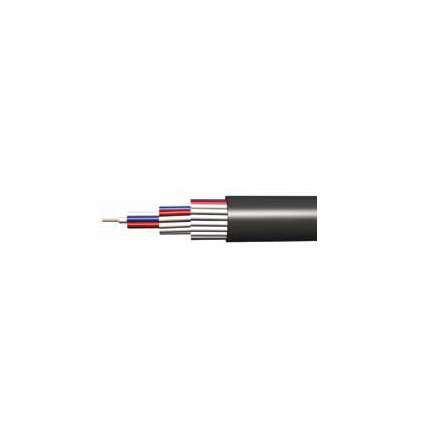

Конструкция кабеля КВВБГ 19х1

1) Жила - медная сечением 1 мм2.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 0.6 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня-из двух стальных оцинкованных лент.

Применение бронированного кабеля КВВБГ 19*1

Кабель контрольный медный,бронированный КВВБГ 19х1 используется для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.Допускается прокладка в земле (траншеях)
КВВБГ-ХЛ 19х1 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
