ПБПнг(А)-HF 4х240

ПБПнг(А)-HF 4х240 - силовой бронированный кабель с четырьмя медными жилами сечением 240 (Двести сорок) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из полимерной композиции не содержащей галогены, не распространяющей горение,
в броне из двух стальных оцинкованных лент, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель ПБПнг-HF 4*240 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПБПнг(А)-HF 4х240

П - из полимерной композиции, не содержащей галогенов.
Б- броня из двух стальных оцинкованных лент.
П - оболочка из полимерной композиции, не содержащей галогенов.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
HF - (halogen free) не содержит галогенов.
4 -количество токонесущих жил.
240 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПБПнг(А)-HF 4*240

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля безгалогенного силового ПБПнг(А)-HF 4х240 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПБПнг(А)-HF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности бронированного кабеля ПБПнг(А)-HF 4*240 по ГОСТ 31565-2012:П1б.8.1.2.1.
Срок службы кабеля безгалогенного ПБПнг(А)-HF 4х240 не менее 30 лет.

Токовые нагрузки кабеля ПБПнг(А)-HF 4х240

Допустимый ток при прокладке ПБПнг(А)-HF 4х240 на воздухе - 472 Ампер.
Допустимый ток при прокладке в земле - 471 Ампер.
Допустимый ток односекундного короткого замыкания - 26.8 кА.
Сопротивление километра жилы - 0.08 Ом.

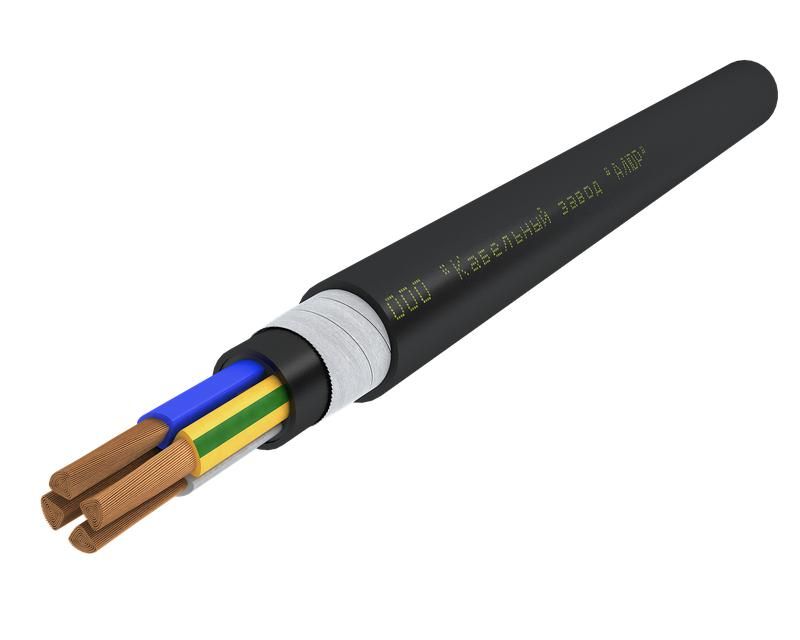

Конструкция кабеля ПБПнг(А)-HF 4*240

1) Жила - медная многопроволочная круглая,многопроволочная секторная 240 мм2.
2) Изоляция - из полимерной композиции, не содержащей галогенов, толщиной 2.2 мм.
3) Внутренняя оболочка - из полимерной композиции, не содержащей галогенов.
4) Броня -из двух стальных оцинкованных лент.
5) Наружная оболочка-из полимерной композиции, не содержащей галогенов.

Применение бронированного кабеля ПБПнг(А)-HF 4х240

Кабель силовой медный,безгалогенный,бронированный ПБПнг(А)-HF 4х240 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.Допускается прокладка в земле (траншеях)
ПБПнг(А)-HF-ХЛ 4*240 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
