ПБПнг(А)-HF 4х25

ПБПнг(А)-HF 4х25 - силовой бронированный кабель с четырьмя медными жилами сечением 25 (Двадцать пять) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из полимерной композиции не содержащей галогены, не распространяющей горение,
в броне из двух стальных оцинкованных лент, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель ПБПнг-HF 4*25 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПБПнг(А)-HF 4х25

П - из полимерной композиции, не содержащей галогенов.
Б- броня из двух стальных оцинкованных лент.
П - оболочка из полимерной композиции, не содержащей галогенов.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
HF - (halogen free) не содержит галогенов.
4 -количество токонесущих жил.
25 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПБПнг(А)-HF 4*25

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля безгалогенного силового ПБПнг(А)-HF 4х25 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПБПнг(А)-HF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности бронированного кабеля ПБПнг(А)-HF 4*25 по ГОСТ 31565-2012:П1б.8.1.2.1.
Срок службы кабеля безгалогенного ПБПнг(А)-HF 4х25 не менее 30 лет.

Токовые нагрузки кабеля ПБПнг(А)-HF 4х25

Допустимый ток при прокладке ПБПнг(А)-HF 4х25 на воздухе - 112 Ампер.
Допустимый ток при прокладке в земле - 133 Ампер.
Допустимый ток односекундного короткого замыкания - 2.78 кА.
Сопротивление километра жилы - 0.73 Ом.

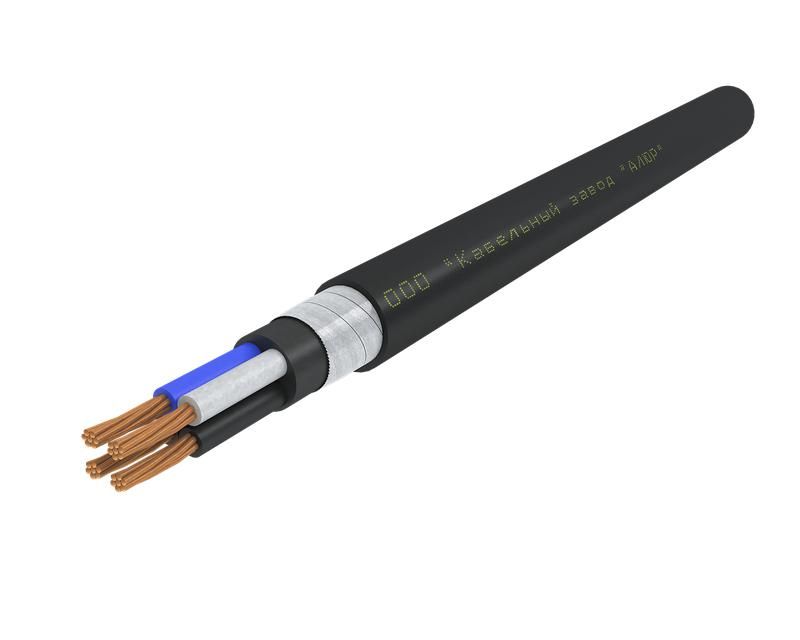

Конструкция кабеля ПБПнг(А)-HF 4*25

1) Жила - медная однопроволочная круглая, многопроволочная круглая,многопроволочная секторная 25 мм2.
2) Изоляция - из полимерной композиции, не содержащей галогенов, толщиной 1.2 мм.
3) Внутренняя оболочка - из полимерной композиции, не содержащей галогенов.
4) Броня -из двух стальных оцинкованных лент.
5) Наружная оболочка-из полимерной композиции, не содержащей галогенов.

Применение бронированного кабеля ПБПнг(А)-HF 4х25

Кабель силовой медный,безгалогенный,бронированный ПБПнг(А)-HF 4х25 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.Допускается прокладка в земле (траншеях)
ПБПнг(А)-HF-ХЛ 4*25 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
