ПБПнг(А)-HF 5х120

Условия поставки кабеля ПБПнг(А)-HF 5х120

Кабель ПБПнг(А)-HF 5*120 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ПБПнг(А)-HF 5х120 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.

Купить силовой медный бронированный негорючий безгалогенный кабель ПБПнг-HF 5*120 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.

Цена кабеля ПБПнг(А)-HF 5х120 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.

Товар Наличие Цена
ВБШвнг(А) 5х120 5 по запросу

ПБПнг(А)-HF 5х120 - силовой бронированный кабель с пятью медными жилами сечением 120 (Сто двадцать) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из полимерной композиции не содержащей галогены, не распространяющей горение,
в броне из двух стальных оцинкованных лент, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель ПБПнг-HF 5*120 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПБПнг(А)-HF 5х120

П - из полимерной композиции, не содержащей галогенов.
Б- броня из двух стальных оцинкованных лент.
П - оболочка из полимерной композиции, не содержащей галогенов.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
HF - (halogen free) не содержит галогенов.
5 -количество токонесущих жил.
120 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПБПнг(А)-HF 5*120

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля безгалогенного силового ПБПнг(А)-HF 5х120 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПБПнг(А)-HF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности бронированного кабеля ПБПнг(А)-HF 5*120 по ГОСТ 31565-2012:П1б.8.1.2.1.
Срок службы кабеля безгалогенного ПБПнг(А)-HF 5х120 не менее 30 лет.

Токовые нагрузки кабеля ПБПнг(А)-HF 5х120

Допустимый ток при прокладке ПБПнг(А)-HF 5х120 на воздухе - 302 Ампер.
Допустимый ток при прокладке в земле - 317 Ампер.
Допустимый ток односекундного короткого замыкания - 13.21 кА.
Сопротивление километра жилы - 0.15 Ом.

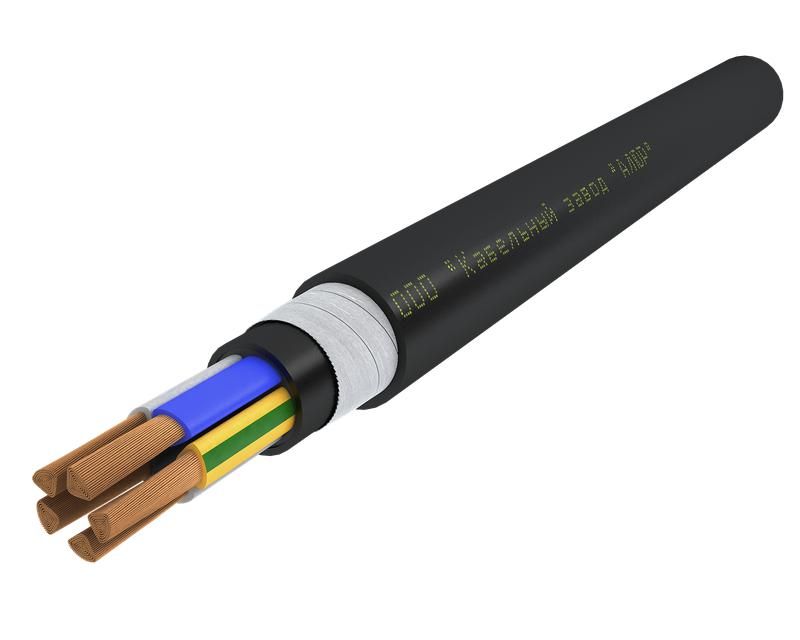

Конструкция кабеля ПБПнг(А)-HF 5*120

1) Жила - медная многопроволочная круглая,многопроволочная секторная 120 мм2.
2) Изоляция - из полимерной композиции, не содержащей галогенов, толщиной 1.6 мм.
3) Внутренняя оболочка - из полимерной композиции, не содержащей галогенов.
4) Броня -из двух стальных оцинкованных лент.
5) Наружная оболочка-из полимерной композиции, не содержащей галогенов.

Применение бронированного кабеля ПБПнг(А)-HF 5х120

Кабель силовой медный,безгалогенный,бронированный ПБПнг(А)-HF 5х120 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.
ПБПнг(А)-HF-ХЛ 5*120 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.

  • 5
  • 120
  • Медь
  • БПК
  • БПК
  • 8.004
  • 50.4
  • 0.15
  • 403.2
  • 302
  • 317
  • 13.21
  • 1
  • 30
  • П1б.8.1.2.1
  • 1008
  • 5
  • 1.6
  • 5340
  • мк, мс
  • 50
  • -50
  • Б
  • нг(A)-HF
  • 31996-2012
  • Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
  • 2
  • 14.5
  • 8004
  • 70
  • 160
  • 350
  • 18000
  • 90
  • -15
  • 30
  • 50.4
  • 50
  • 8 004
  • 378
  • 6
  • 3,5 кВ частотой 50 Гц
  • 3.7
  • 1000
  • 7.5
  • 70
  • 280
  • 13.21
  • 90 °C при перегрузке, 160 °C при токе КЗ
  • 294
  • 0.005
