ППГЭнг(А)-FRHF 2х6

ППГЭнг(А)-FRHF 2х6 - силовой экранированный огнестойкий кабель с двумя медными жилами сечением 6 (Шесть) миллиметров квадратных, в однопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из полимерной композиции не содержащей галогены, не распространяющей горение,в экране из медной или алюминиевой фольги, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель ППГЭнг-FRHF 2*6 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ППГЭнг(А)-FRHF 2х6

П - изоляция из термопластичной полимерной композиции, не содержащей галогенов.
П - оболочка из безгалогенной термопластичной полимерной композиции.
Г - не имеет защитного покрова.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий
HF -(halogen free) не содержит галогенов.
2 -количество токонесущих жил.
6 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ППГЭнг(А)-FRHF 2х6

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового огнестойкого ППГЭнг(А)-FRHF 2*6 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ППГЭнг(А)-FRHF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности огнестойкого безгалогенного кабеля ППГЭнг(А)-FRHF по ГОСТ 31565-2012:П1б.7.1.2.1
Срок службы экранированного безгалогенного кабеля ППГЭнг-FRHF 2*6 не менее 30 лет.

Токовые нагрузки огнестойкого кабеля ППГЭнг(А)-FRHF 2х6

Допустимый ток при прокладке ППГЭнг(А)-FRHF 2х6 на воздухе - 46 Ампер.
Допустимый ток при прокладке в земле - 59 Ампер.
Допустимый ток односекундного короткого замыкания - 0.65 кА.
Сопротивление километра жилы - 3.08 Ом.

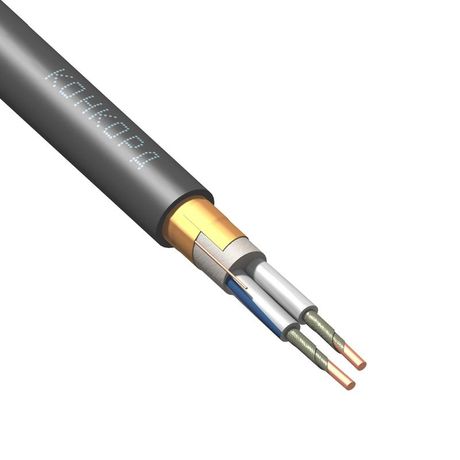

Конструкция кабеля ППГЭнг(А)-FRHF 2*6

1) Жила - медная однопроволочная круглая 6 мм2, в обмотке из слюдосодержащих лент.
2) Изоляция - из термопластичной полимерной композиции, не содержащей галогенов, толщиной 1 мм.
3) Внутренняя оболочка - из безгалогенной полимерной композиции в обмонке из стеклоленты.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка -из полимерной композиции не содержащей галогены.

Применение кабеля ППГЭнг(А)-FRHF 2х6

Кабель силовой медный огнестойкий экранированный безгалогенный ППГЭнг(А)-FRHF 2х6 используется для прокладки,с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара .
ППГЭнг(А)-FRHF-ХЛ 2*6 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -50 градусов.
