ППГЭнг(А)-HF 5х16

ППГЭнг(А)-HF 5х16 - силовой экранированный кабель с пятью медными жилами сечением 16 (Шестнадцать) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из полимерной композиции не содержащей галогены, не распространяющей горение,в экране из медной или алюминиевой фольги, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель ППГЭнг-HF 5*16 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ППГЭнг(А)-HF 5х16

П - изоляция из полимерной композиции, не содержащей галогенов.
П - оболочка из безгалогенной полимерной композиции.
Г - не имеет защитного покрова.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
HF - (halogen free) не содержит галогенов.
5 -количество токонесущих жил.
16 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ППГЭнг(А)-HF 5х16

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового экранированного безгалогенного ППГЭнг(А)-HF 5*16 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ППГЭнг(А)-HF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности безгалогенного кабеля ППГЭнг(А)-HF 5х16 по ГОСТ 31565-2012: П1б.8.1.2.1.
Срок службы силового экранированного кабеля ППГЭнг-HF 5х16 не менее 30 лет.

Токовые нагрузки кабеля ППГЭнг(А)-HF 5*16

Допустимый ток при прокладке ППГЭнг(А)-HF 5х16 на воздухе - 84 Ампер.
Допустимый ток при прокладке в земле - 102 Ампер.
Допустимый ток односекундного короткого замыкания - 1.74 кА.
Сопротивление километра жилы - 1.15 Ом.

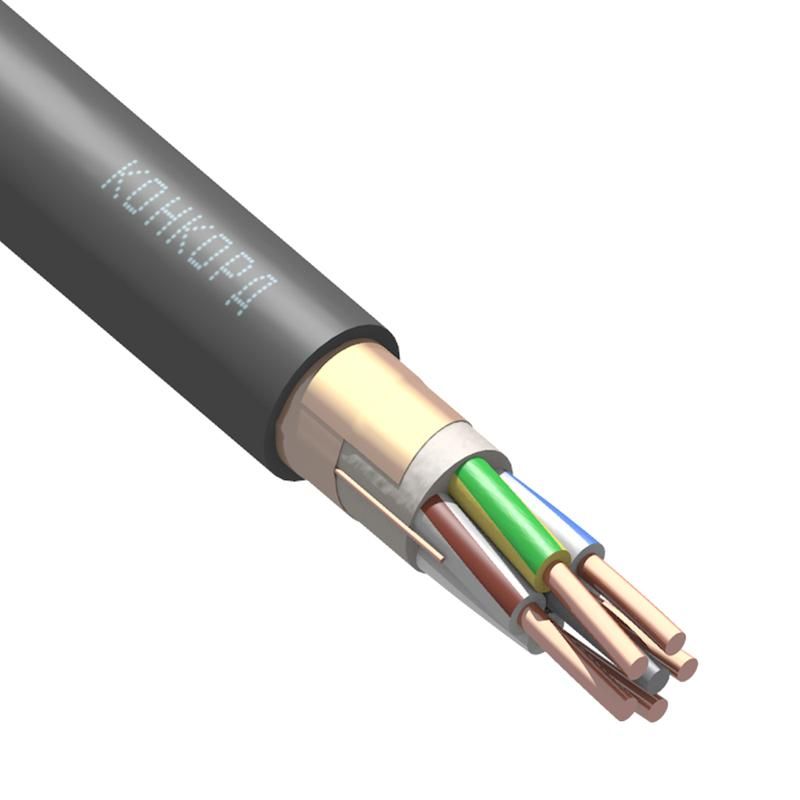

Конструкция кабеля ППГЭнг(А)-HF 5х16

1) Жила - медная однопроволочная круглая, многопроволочная круглая сечением 16 мм2.
2) Изоляция - из полимерной композиции, не содержащей галогенов, толщиной 1 мм.
3) Внутренняя оболочка - из безгалогенной полимерной композиции.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка - из полимерной композиции не содержащей галогены.

Применение экранированного безгалогенного кабеля ППГЭнг(А)-HF 5*16

Кабель силовой безгалогенный медный экранированный ППГЭнг(А)-HF 5х16 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.
