ПвБбШв 4х70

Условия поставки кабеля ПвБбШв 4х70

Кабель ПвБбШв 4*70 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ПвБбШв 4х70 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.

Купить силовой медный бронированный кабель ПвБбШв 4*70 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.

Цена кабеля ПвБбШв 4х70 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.

Товар Наличие Цена
ВБбШвнг-LS 4х70 2196 от 3 173.81 р. 5 вариантов
ВБШвнг(А)-LS 4х70 мс-1
911 3 339.03 р.
м.
Кабель ВБШвнг(А)-LS 4х70 МС (N) 1кВ (м) Эм-кабель
1160 3 525.04 р.
м.
Кабель ВБШвнг(А)-LS 4х70 МС (N) 1кВ (м) Агрокабель 9778
85 3 173.81 р.
м.
Кабель ВБШвнг(А)-LS 4х70 МС (N) 1кВ (м) Кабэкс ТХМ00343544
Под заказ 3 296.12 р.
м.
Кабель силовой ВБШвнг(А)-LS 4х70,0 мс (N)-1 ТРТС
40 3 307.63 р.
м.
ВБШвнг(А)-LS 4х70 2196 от 3 173.81 р. 5 вариантов
Кабель ВБШвнг(А)-LS 4х70 МС (N) 1кВ (м) Агрокабель 9778
85 3 173.81 р.
м.
ВБШвнг(А)-LS 4х70 мс-1
911 3 339.03 р.
м.
Кабель ВБШвнг(А)-LS 4х70 МС (N) 1кВ (м) Эм-кабель
1160 3 525.04 р.
м.
Кабель ВБШвнг(А)-LS 4х70 МС (N) 1кВ (м) Кабэкс ТХМ00343544
Под заказ 3 296.12 р.
м.
Кабель силовой ВБШвнг(А)-LS 4х70,0 мс (N)-1 ТРТС
40 3 307.63 р.
м.

ПвБбШв 4х70 - силовой бронированный кабель с четырьмя медными жилами сечением 70 (Семьдесят) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена,в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката .
Кабель ПвБбШв 4*70 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвБбШв 4х70

Пв - изоляция из сшитого полиэтилена.
Б- броня из двух стальных оцинкованных проволок.
б-без подушки под бронёй.
Шв - защитный шланг из поливинилхлоридного пластиката.
4 -количество токонесущих жил.
70 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвБбШв 4*70

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового,бронированного ПвБбШв 4х70 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности бронированного кабеля ПвБбШв 4х70 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы бронированного кабеля ПвБбШв 4*70 не менее 30 лет.

Токовые нагрузки кабеля ПвБбШв 4х70

Допустимый ток при прокладке ПвБбШв 4х70 на воздухе - 265 Ампер.
Допустимый ток при прокладке в земле - 253 Ампер.
Допустимый ток односекундного короткого замыкания - 13.03 кА.
Сопротивление километра жилы - 0.27 Ом.

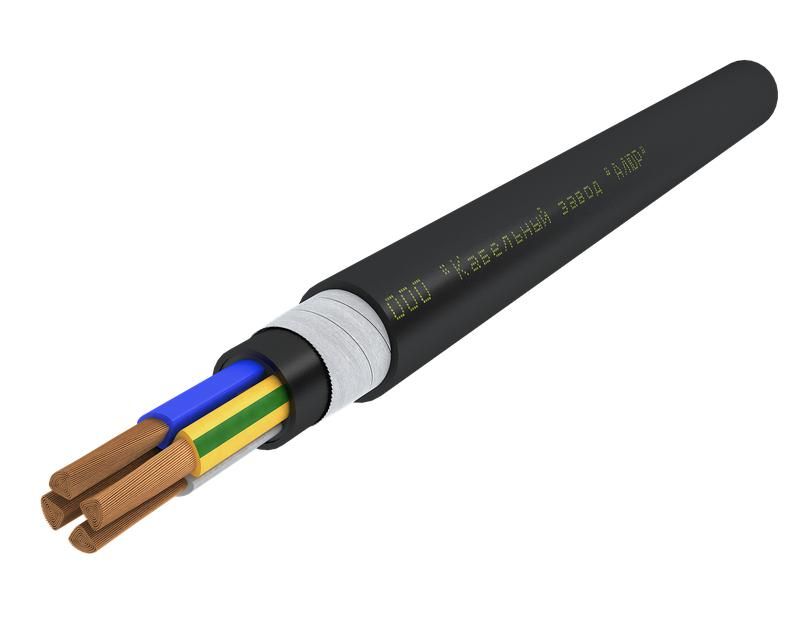

Конструкция кабеля ПвБбШв 4*70

1) Жила - медная многопроволочная круглая,многопроволочная секторная 70 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.1 мм.
3) Броня - из двух стальных оцинкованных лент.
4) Защитный шланг - из поливинилхлоридного пластиката
5) Внутренняя оболочка - из поливинилхлоридного пластиката.

Применение бронированного кабеля ПвБбШв 4х70

Кабель силовой медный , бронированный ПвБбШв 4х70 используется для прокладки,в земле (траншеях) независимо от коррозионной активности грунтов и грунтовых вод. Допускается их применение для прокладки через несудоходные реки и водоемы при условии заглубления в грунт, в кабельных сооружениях и производственных помещениях. групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
ПвБбШв-ХЛ 4*70 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.

  • 4
  • 70
  • Медь
  • СПЭ
  • ПВХ
  • 3.586
  • 36.9
  • 0.27
  • 295.2
  • 265
  • 253
  • 13.03
  • 1
  • 30
  • О1.8.2.5.4
  • 150
  • 1.1
  • 2492
  • мк, мс
  • 50
  • -50
  • Б
  • Без обозначения
  • 31996-2012
  • Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)
  • 2
  • 11
  • 3586
  • 90
  • 250
  • 400
  • 8400
  • 130
  • -15
