Товарные предложения:
| Кабель силовой ПвБШп 4х185мс(PE)-1 ВНИИКП | 18.10.2024 | Под заказ | 12 383,58 ₽ | м. | от 30 дней |
Условия поставки кабеля ПвБШп 4х185
Кабель ПвБШп 4*185 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ПвБШп 4х185 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой медный бронированный кабель ПвБШп 4*185 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ПвБШп 4х185 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Сопутствующие товары
Описание
ПвБШп 4х185 - силовой бронированный кабель с четырьмя медными жилами сечением 185 (Сто восемьдесят пять) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена,
в броне из двух стальных оцинкованных лент, в оболочке из молекулярно сшитого полиэтилена .
Кабель ПвБШп 4*185 изготавливается в соответствии с требованиями ГОСТ 31996-2012.
Расшифровка маркировки ПвБШп 4х185
Пв - изоляция из сшитого полиэтилена.
Б- броня из двух стальных оцинкованных лент
Шп - защитный шланг из полиэтилена.
4 -количество токонесущих жил.
185 -сечение жил в мм2.
Также в маркировке могут присутствовать
Обозначения номинального напряжения:
0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Обозначение конструктивного исполнения жилы:
о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).
Обозначение жил:
(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.
Технические характеристики кабеля ПвБШп 4*185
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -60 до +50 градусов Цельсия.
Монтаж кабеля силового,бронированного ПвБШп 4х185 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности кабеля ПвБШп 4х185 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы бронированного кабеля ПвБШп 4х185 не менее 30 лет.
Токовые нагрузки кабеля ПвБШп 4х185
Допустимый ток при прокладке ПвБШп 4*185 на воздухе - 504 Ампер.
Допустимый ток при прокладке в земле - 442 Ампер.
Допустимый ток односекундного короткого замыкания - 25.35 кА.
Сопротивление километра жилы - 0.1 Ом.

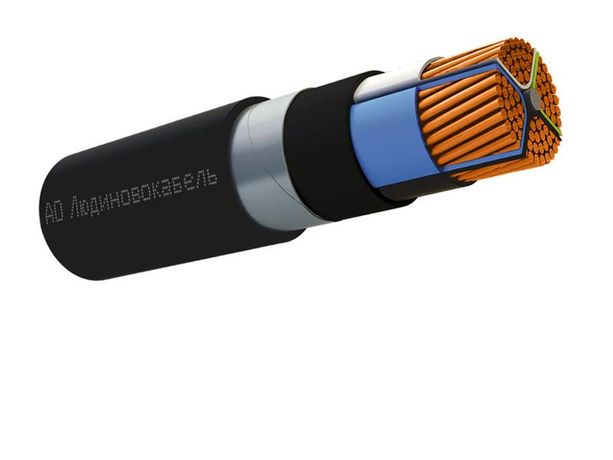

Конструкция кабеля ПвБШп 4х185
1) Жила - медная многопроволочная круглая,многопроволочная секторная 185 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.6 мм.
3) Внутренняя оболочка - из полиэтилена или поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг -из полиэтилена..
Применение бронированного кабеля ПвБШп 4х185
Кабель силовой медный ,бронированный ПвБШп 4*185 используется для прокладки в земле (траншеях) независимо от коррозионной активности грунтов и грунтовых вод. Допускается их применение для прокладки через несудоходные реки и водоемы при условии заглубления в грунт, в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
ПвБШп-ХЛ 4х185 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
Характеристики
Вес
8.881 кг.
ГОСТ
31996-2012
Высота
0.05 м.
Ширина
0.05 м.
Глубина
1 м.
Тип брони
Б
Код товара
ПвБШп 4х185
Срок службы
30
Материал жилы
Медь
Количество жил
4
Срок службы, лет
30
Конструкция жилы
мк, мс
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)
Материал изоляции
СПЭ
Материал оболочки
СПЭ
Сечение жилы (мм/кв)
185
Наружный диаметр, мм
53.1
Максимальный вес (кг/м)
8.679
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
1.6
Максимальный диаметр жилы
18
Расчетная масса(вес), кг\км
8 392
Масса цветного металла (г/м)
6586
Допустимый радиус изгиба (мм)
424
Минимальный радиус изгиба, мм
398.25
Тип исполнения по ГОСТ 31565-2012
Без обозначения
Допустимые усилия при тяжении (Н)
22200
Минимальная температура монтажа
-20
Максимальный расчетный вес (кг/км)
8679
Максимальный наружный диаметр (мм)
53
Сопротивление изоляции жил (МОм\км)
150
Предельная температура нагрева жил
250
Допустимый ток односекундного КЗ, кА
25.35
Максимальная длина в бухте(смотке), м
5
Испытательное переменное напряжение
3,5 кВ частотой 50 Гц
Допустимая температура нагрева жил, С
90
Максимальная температура нагрева жил
130 °C при перегрузке, 250 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
150
Класс пожарной опасности по ГОСТ 31565-2012
О1.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
0.1
Номинальное переменное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-60
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
130
Длительно допустимая токовая нагрузка, Ампер
468
Длительно допустимая температура нагрева жил
90
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
400
Длительно допустимая токовая нагрузка в земле, Ампер
411
Допустимая токовая нагрузка при прокладке в земле (А)
442
Допустимый ток односекундного короткого замыкания (кА)
25.35
Допустимая токовая нагрузка при прокладке на воздухе (А)
504
