ПвБШв 4х16

ПвБШв 4х16 - силовой бронированный кабель с четырьмя медными жилами сечением 16 (Шестнадцать) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена,
в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката .
Кабель ПвБШв 4*16 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвБШв 4х16

Пв - изоляция из сшитого полиэтилена.
Б- Броня из двух стальных оцинкованных лент
Шв - защитный шланг из поливинилхлоридного пластиката.
4 -количество токонесущих жил.
16 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвБШв 4*16

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового,бронированного ПвБШв 4х16 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности бронированного кабеля ПвБШв 4х16 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы бронированного кабеля ПвБШв 4*16 не менее 30 лет.

Токовые нагрузки кабеля ПвБШв 4х16

Допустимый ток при прокладке ПвБШв 4х16 на воздухе - 104 Ампер.
Допустимый ток при прокладке в земле - 112 Ампер.
Допустимый ток односекундного короткого замыкания - 2.16 кА.
Сопротивление километра жилы - 1.15 Ом.

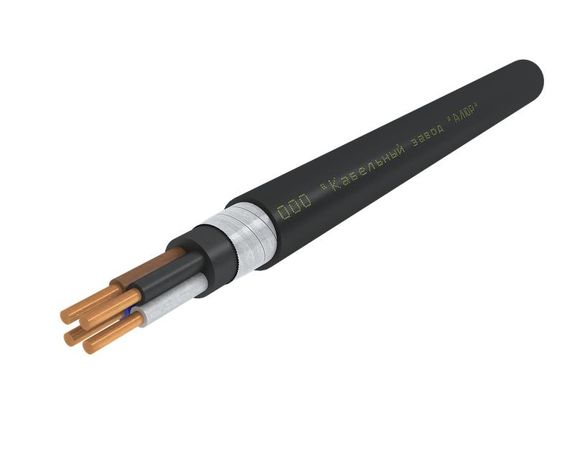

Конструкция кабеля ПвБШв 4*16

1) Жила - медная однопроволочная круглая, многопроволочная круглая 16 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 0.7 мм.
3) Броня - из двух стальных оцинкованных лент.
4) Внутренняя оболочка - из поливинилхлоридного пластиката .
5) Защитный шланг - из поливинилхлоридного пластиката.

Применение бронированного кабеля ПвБШв 4х16

Кабель силовой медный ПвБШв 4х16 используется для прокладки,в земле (траншеях) независимо от коррозионной активности грунтов и грунтовых вод. Допускается их применение для прокладки через несудоходные реки и водоемы при условии заглубления в грунт в кабельных сооружениях и производственных помещениях. групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
ПвБШв-ХЛ 4*16 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
