ПвПГнг(А)-FRHF 1х120

ПвПГнг(А)-FRHF 1х120 - силовой огнестойкий кабель с одной медной жилой сечением 120 (Сто двадцать) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена, не распространяющей горение, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель ПвПГнг-FRHF 1*120 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвПГнг(А)-FRHF 1х120

Пв - изоляция из сшитого полиэтилена.
П - оболочка из безгалогенной полимерной композиции.
Г - не имеет защитного покрова.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий
HF -(halogen free) не содержит галогенов.
1 -количество тоднопроволочная круглаяонесущих жил.
120 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвПГнг(А)-FRHF 1*120

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового,огнестойкого ПвПГнг-FRHF 1х120 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвПГнг-HF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности безгалогенного кабеля ПвПГнг(А)-FRHF 1*120 по ГОСТ 31565-2012:П1б.7.1.2.1
Срок службы огнестойкого кабеля ПвПГнг(А)-FRHF 1х120 не менее 30 лет.

Токовые нагрузки кабеля ПвПГнг(А)-FRHF 1х120

Допустимый ток при прокладке ПвПГнг(А)-FRHF 1*120 на воздухе - 403 Ампер.
Допустимый ток при прокладке в земле - 348 Ампер.
Допустимый ток односекундного короткого замыкания - 16.43 кА.
Сопротивление километра жилы - 0.15 Ом.

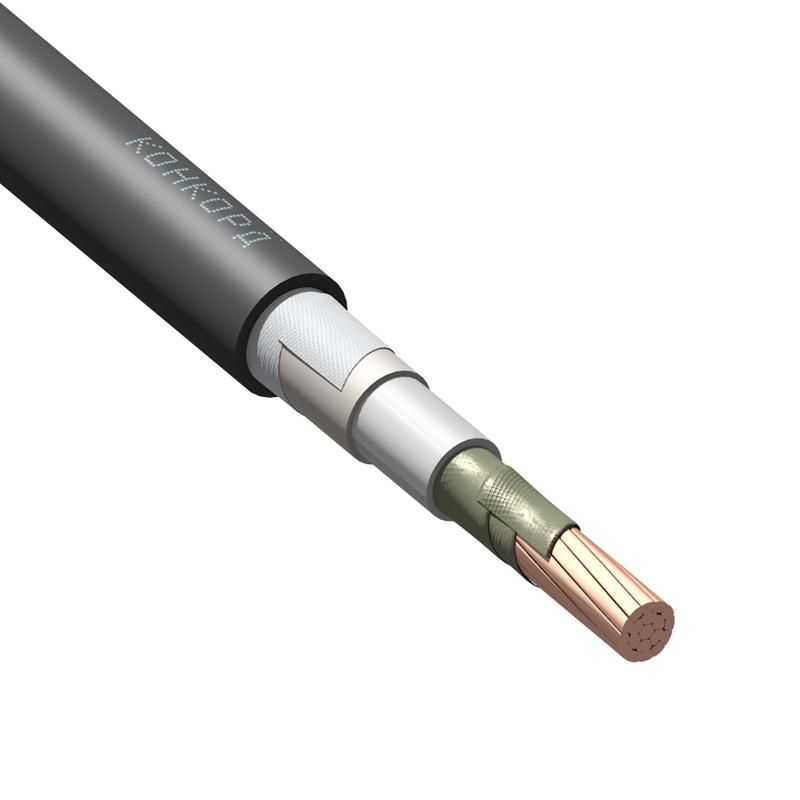

Конструкция кабеля ПвПГнг(А)-FRHF 1х120

1) Жила - медная многопроволочная круглая 120 мм2,в обмотке из слюдосодержащих лент.
2) Изоляция - из сшитого полиэтилена, толщиной 1.2 мм.
3) Внутренняя оболочка - огнестойкая из безгалогенной полимерной композиции.
4) Наружная оболочка - из полимерной композиции не содержащей галогены.

Применение безгалогенного кабеля ПвПГнг(А)-FRHF 1х120

Кабель силовой медный , огнестойкий, безгалогенный ПвПГнг(А)-FRHF 1*120 используется для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара
ПвПГнг(А)-FRHF-ХЛ 1х120 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
