ПвПГнг(А)-FRHF 5х150
Условия поставки кабеля ПвПГнг(А)-FRHF 5х150
Кабель ПвПГнг(А)-FRHF 5*150 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ПвПГнг(А)-FRHF 5х150 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой медный негорючий огнестойкий безгалогенный кабель ПвПГнг-FRHF 5*150 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ПвПГнг(А)-FRHF 5х150 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Описание
ПвПГнг(А)-FRHF 5х150 - силовой огнестойкий кабель с пятью медными жилами сечением 150 (Сто пятьдесят) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена, не распространяющей горение, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель ПвПГнг-FRHF 5*150 изготавливается в соответствии с требованиями ГОСТ 31996-2012.
Расшифровка маркировки ПвПГнг(А)-FRHF 5х150
Пв - изоляция из сшитого полиэтилена.
П - оболочка из безгалогенной полимерной композиции.
Г - не имеет защитного покрова.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий
HF -(halogen free) не содержит галогенов.
5 -количество тоднопроволочная круглаяонесущих жил.
150 -сечение жил в мм2.
Также в маркировке могут присутствовать
Обозначения номинального напряжения:
0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Обозначение конструктивного исполнения жилы:
о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).
Обозначение жил:
(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.
Технические характеристики кабеля ПвПГнг(А)-FRHF 5*150
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового,огнестойкого ПвПГнг-FRHF 5х150 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвПГнг-HF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности безгалогенного кабеля ПвПГнг(А)-FRHF 5*150 по ГОСТ 31565-2012:П1б.7.1.2.1
Срок службы огнестойкого кабеля ПвПГнг(А)-FRHF 5х150 не менее 30 лет.
Токовые нагрузки кабеля ПвПГнг(А)-FRHF 5х150
Допустимый ток при прокладке ПвПГнг(А)-FRHF 5*150 на воздухе - 437 Ампер.
Допустимый ток при прокладке в земле - 391 Ампер.
Допустимый ток односекундного короткого замыкания - 20.26 кА.
Сопротивление километра жилы - 0.12 Ом.

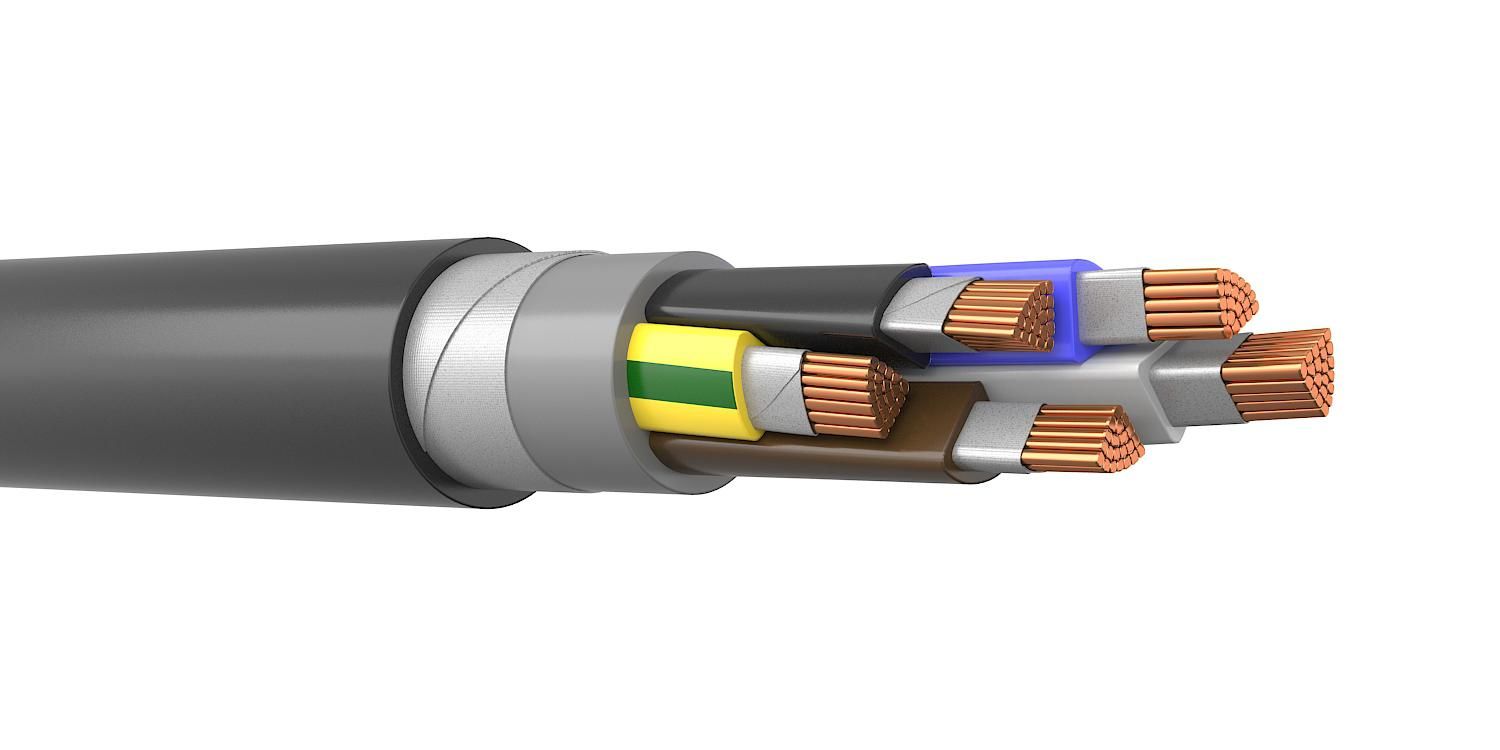

Конструкция кабеля ПвПГнг(А)-FRHF 5х150
1) Жила - медная многопроволочная круглая, многопроволочная секторная 150 мм2,в обмотке из слюдосодержащих лент.
2) Изоляция - из сшитого полиэтилена, толщиной 1.4 мм.
3) Внутренняя оболочка - огнестойкая из безгалогенной полимерной композиции.
4) Наружная оболочка - из полимерной композиции не содержащей галогены.
Применение безгалогенного кабеля ПвПГнг(А)-FRHF 5х150
Кабель силовой медный , огнестойкий, безгалогенный ПвПГнг(А)-FRHF 5*150 используется для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара
ПвПГнг(А)-FRHF-ХЛ 5х150 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
Характеристики
ГОСТ
31996-2012
Код товара
ПвПГнг-FRHF 5х150
Срок службы
30
Материал жилы
Медь
Огнестойкость
да
Количество жил
5
Срок службы, лет
30
Конструкция жилы
мк, мс
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
Материал изоляции
СПЭ
Материал оболочки
БПК
Сечение жилы (мм/кв)
150
Наружный диаметр, мм
54.6
Максимальный вес (кг/м)
9.059
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
1.4
Максимальный диаметр жилы
16.2
Расчетная масса(вес), кг\км
9 059
Масса цветного металла (г/м)
16.2
Допустимый радиус изгиба (мм)
436.8
Минимальный радиус изгиба, мм
409.5
Тип исполнения по ГОСТ 31565-2012
нг(A)-FRHF
Допустимые усилия при тяжении (Н)
22500
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
9059
Максимальный наружный диаметр (мм)
54.6
Сопротивление изоляции жил (МОм\км)
150
Предельная температура нагрева жил
250
Допустимый ток односекундного КЗ, кА
20.26
Максимальная длина в бухте(смотке), м
5
Испытательное переменное напряжение
3,5 кВ частотой 50 Гц
Допустимая температура нагрева жил, С
90
Максимальная температура нагрева жил
130 °C при перегрузке, 250 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
150
Класс пожарной опасности по ГОСТ 31565-2012
П1б.7.1.2.1
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
0.12
Номинальное переменное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
130
Длительно допустимая токовая нагрузка, Ампер
406
Длительно допустимая температура нагрева жил
90
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
400
Длительно допустимая токовая нагрузка в земле, Ампер
363
Допустимая токовая нагрузка при прокладке в земле (А)
391
Допустимый ток односекундного короткого замыкания (кА)
20.26
Допустимая токовая нагрузка при прокладке на воздухе (А)
437
