ПвВГ 1х35

ПвВГ 1х35 - силовой кабель с одной медной жилой сечением 35 (Тридцать пять) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена, в оболочке из ПВХ пластиката .
Кабель ПвВГ 1*35 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвВГ 1х35

Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
1 -количество токонесущих жил.
35 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвВГ 1*35

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового ПвВГ 1х35 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности кабеля ПвВГ 1х35 по ГОСТ 31565-2012:П1а.8.2.5.4.
Срок службы кабеля ПвВГ 1*35 не менее 30 лет.

Токовые нагрузки кабеля ПвВГ 1х35

Допустимый ток при прокладке ПвВГ 1х35 на воздухе - 180 Ампер.
Допустимый ток при прокладке в земле - 176 Ампер.
Допустимый ток односекундного короткого замыкания - 4.8 кА.
Сопротивление километра жилы - 0.52 Ом.

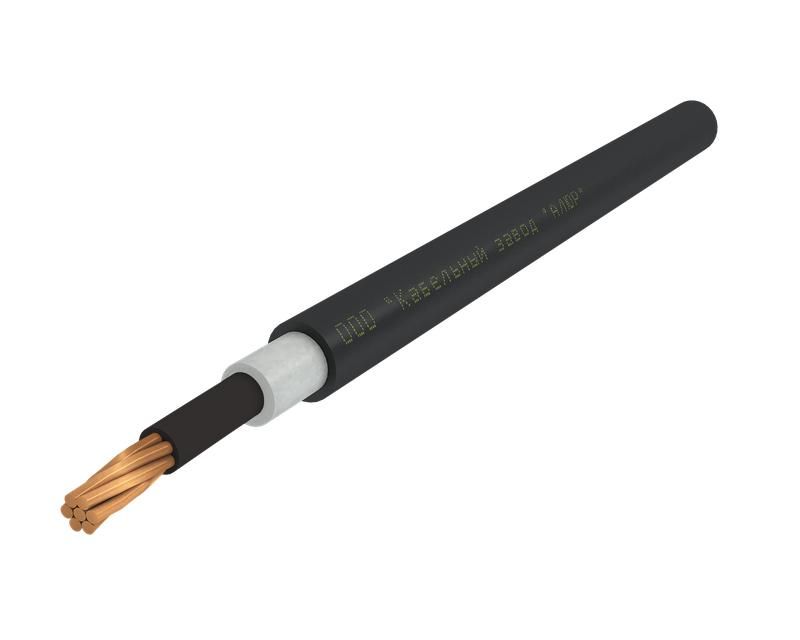

Конструкция кабеля ПвВГ 1*35

1) Жила - медная однопроволочная круглая, многопроволочная круглая 35 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 0.9 мм.
3) Заполнение - из поливинилхлоридного пластиката.
4) Наружная оболочка-из поливинилхлоридного пластиката.

Применение кабеля ПвВГ 1х35

Кабель силовой медный ПвВГ 1х35 используется для одиночной прокладки в кабельных сооружениях и производственных помещениях. групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
ПвВГ-ХЛ 1*35 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
