ПвВГнг 3х50

ПвВГнг(А) 3х50 - силовой кабель с тремя медными жилами сечением 50 (Пятьдесят) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель ПвВГнг 3*50 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ПвВГнг(А) 3х50

Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности..
3 -количество токонесущих жил.
50 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ПвВГнг(А) 3*50

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж негорючего кабеля силового ПвВГнг 3х50 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвВГнг(А) 3х50 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля ПвВГнг(А) 3*50 по ГОСТ 31565-2012:П1а.8.2.5.4.
Срок службы негорючего кабеля ПвВГнг(А) 3х50 не менее 30 лет.

Токовые нагрузки кабеля ПвВГнг(А) 3х50

Допустимый ток при прокладке ПвВГнг(А) 3*50 на воздухе - 209 Ампер.
Допустимый ток при прокладке в земле - 205 Ампер.
Допустимый ток односекундного короткого замыкания - 6.5 кА.
Сопротивление километра жилы - 0.38 Ом.

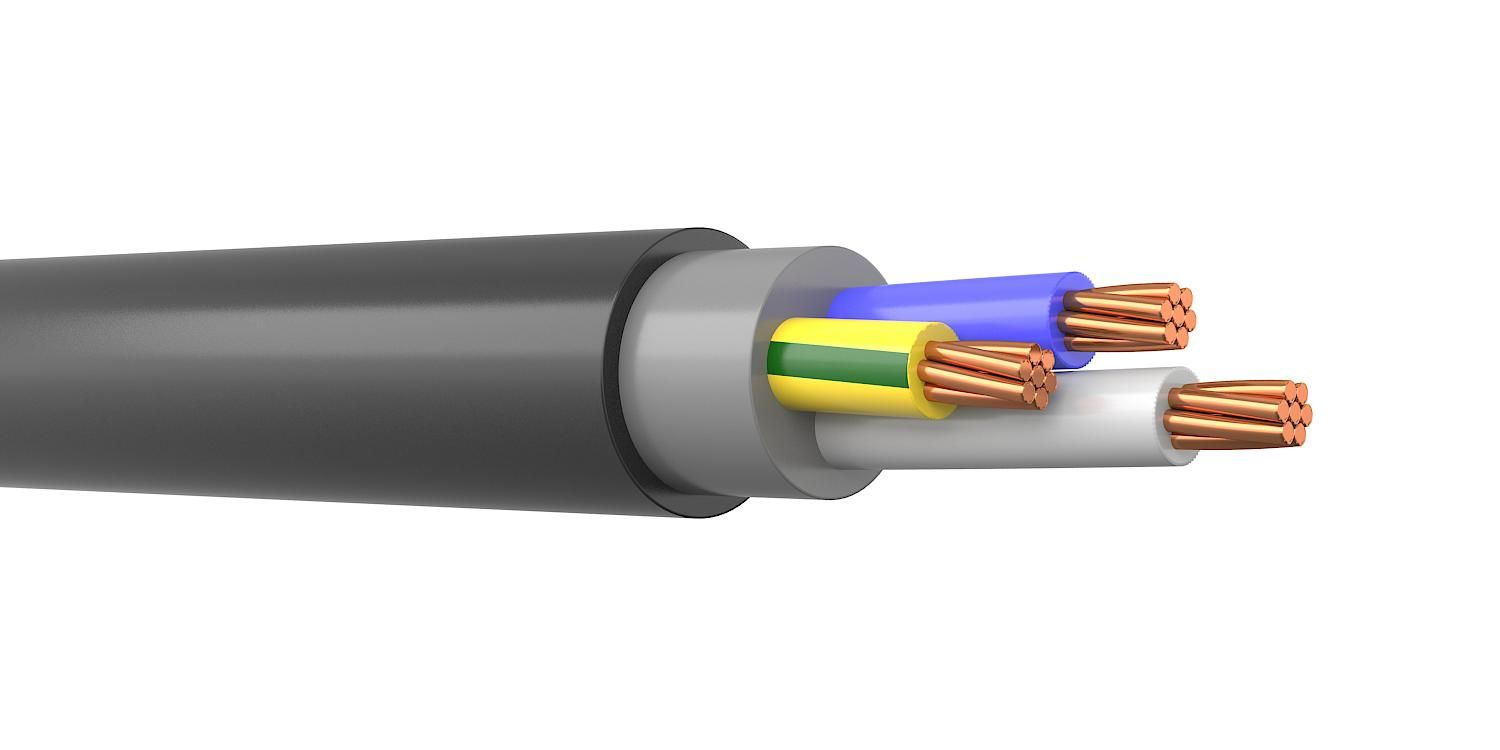

Конструкция кабеля ПвВГнг(А) 3х50

1) Жила - медная однопроволочная круглая, многопроволочная круглая,многопроволочная секторная 50 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение кабеля ПвВГнг(А) 3х50

Кабель силовой медный ,негорючий ПвВГнг(А) 3*50 используется для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
ПвВГнг(А)-ХЛ 3х50 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
