Условия поставки кабеля ПвВГнг(А) 4х50
Кабель ПвВГнг(А) 4*50 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ПвВГнг(А) 4х50 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой медный негорючий кабель ПвВГнг 4*50 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ПвВГнг(А) 4х50 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Описание
ПвВГнг(А) 4х50 - силовой кабель с четырьмя медными жилами сечением 50 (Пятьдесят) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель ПвВГнг 4*50 изготавливается в соответствии с требованиями ГОСТ 31996-2012.
Расшифровка маркировки ПвВГнг(А) 4х50
Пв - изоляция из сшитого полиэтилена
В - оболочка из поливинилхлоридного пластиката.
Г - не имеет защитного покрова.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности..
4 -количество токонесущих жил.
50 -сечение жил в мм2.
Также в маркировке могут присутствовать
Обозначения номинального напряжения:
0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Обозначение конструктивного исполнения жилы:
о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).
Обозначение жил:
(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.
Технические характеристики кабеля ПвВГнг(А) 4*50
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж негорючего кабеля силового ПвВГнг 4х50 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвВГнг(А) 4х50 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля ПвВГнг(А) 4*50 по ГОСТ 31565-2012:П1а.8.2.5.4.
Срок службы негорючего кабеля ПвВГнг(А) 4х50 не менее 30 лет.
Токовые нагрузки кабеля ПвВГнг(А) 4х50
Допустимый ток при прокладке ПвВГнг(А) 4*50 на воздухе - 209 Ампер.
Допустимый ток при прокладке в земле - 205 Ампер.
Допустимый ток односекундного короткого замыкания - 6.5 кА.
Сопротивление километра жилы - 0.38 Ом.

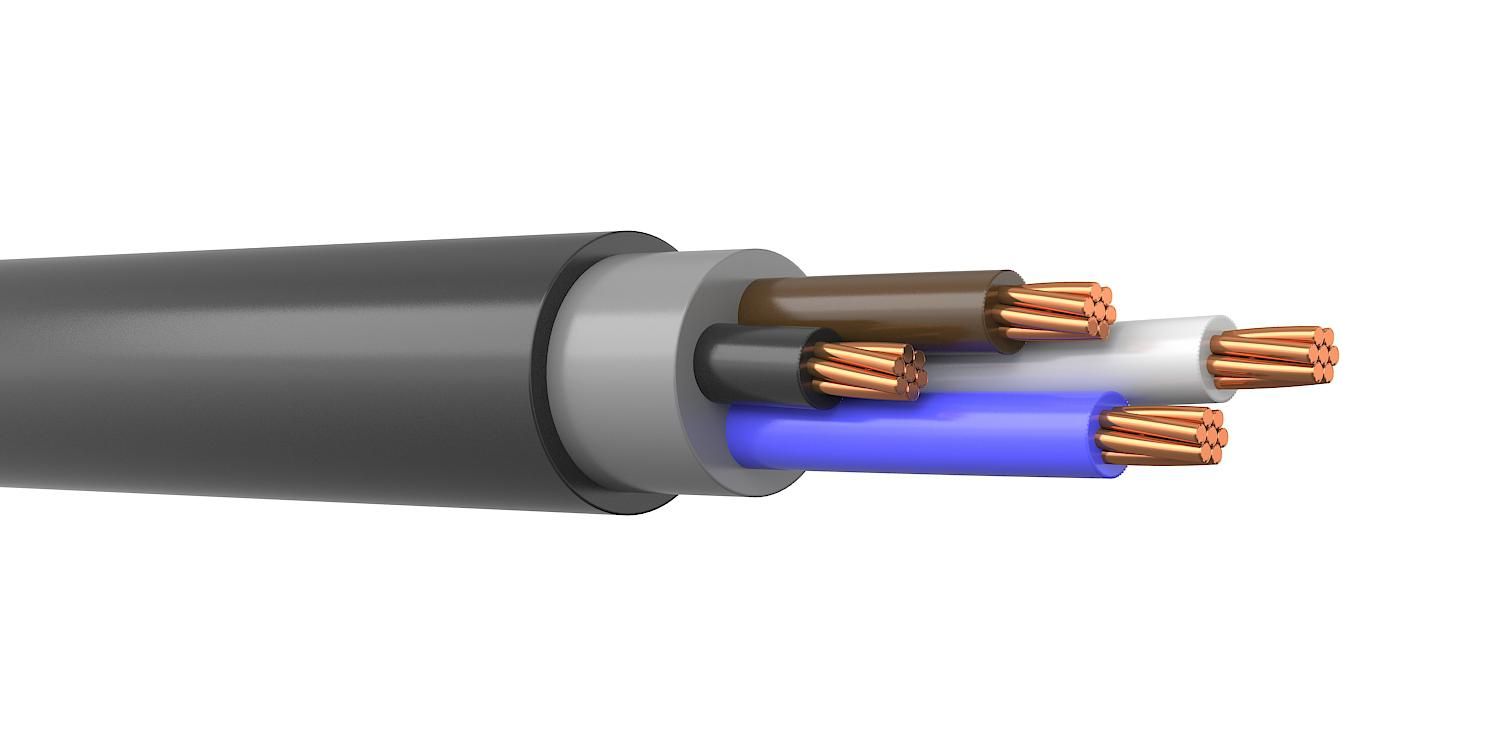

Конструкция кабеля ПвВГнг(А) 4х50
1) Жила - медная однопроволочная круглая, многопроволочная круглая,многопроволочная секторная 50 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.
Применение кабеля ПвВГнг(А) 4х50
Кабель силовой медный ,негорючий ПвВГнг(А) 4*50 используется для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
ПвВГнг(А)-ХЛ 4х50 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
Характеристики
ГОСТ
31996-2012
Код товара
ПвВГнг 4х50
Срок службы
30
Материал жилы
Медь
Количество жил
4
Срок службы, лет
30
Конструкция жилы
ок, мк, мс
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)
Материал изоляции
СПЭ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
50
Максимальный вес (кг/м)
2.406
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
1
Объём горючей массы (л/км)
465
Максимальный диаметр жилы
9.1
Масса цветного металла (г/м)
1780
Допустимый радиус изгиба (мм)
253.6
Тип исполнения по ГОСТ 31565-2012
нг(А)
Толщина изоляции жил 0.66 Кв (мм)
0.9
Допустимые усилия при тяжении (Н)
6000
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
2406
Максимальный наружный диаметр (мм)
31.7
Сопротивление изоляции жил (МОм\км)
150
Предельная температура нагрева жил
250
Допустимый ток односекундного КЗ, кА
6.5
Допустимая температура нагрева жил, С
90
Максимальная температура нагрева жил
130 °C при перегрузке, 250 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
150
Класс пожарной опасности по ГОСТ 31565-2012
П1б.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
0.38
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
130
Длительно допустимая токовая нагрузка, Ампер
194
Длительно допустимая температура нагрева жил
90
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
400
Длительно допустимая токовая нагрузка в земле, Ампер
190
Допустимая токовая нагрузка при прокладке в земле (А)
205
Допустимый ток односекундного короткого замыкания (кА)
6.5
Допустимая токовая нагрузка при прокладке на воздухе (А)
209
