Кабель ТСВ 5х2х0,5


ТСВ 5х2х0,5

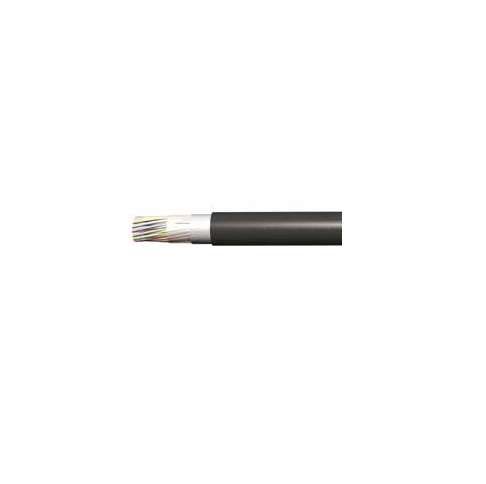

ТСВ 5х2х0,5 - кабель телефонный экранированный с 10 медными однопроволочными жилами диаметром 0,5 миллиметров , в изоляции и оболочке из поливинилхлоридного пластиката и экраном из фольгированного лавсана.

Технические характеристики кабеля ТСВ 5*2*0,5

Климатическое исполнение телефонного кабеля ТСВ 5х2х0.5: УХЛ, четвертая категория размещения по ГОСТ 15150-69.
Диапазон температур эксплуатации кабеля ТСВ 5х2х0,5: от -20 до +50 градусов.
Относительная влажность воздуха при эксплуатации кабеля ТСВ 5*2*0.5 не должна превышать 98% при температуре 35°С.
Монтаж кабеля ТСВ 5х2х0,5 производится при температуре не ниже -10 градусов.
Минимальный радиус изгиба при прокладке ТСВ 5х2х0.5: 75 миллиметров.
Электрическое сопротивление жилы кабеля ТСВ 5*2*0,5: 95 Ом на километр.
Сопротивление изоляции: 100 Мом на километр.
Электрическая емкость рабочих пар на длине 1000 метров: не более 100 нФ.
Расчетная масса кабеля ТСВ 5х2х0,5: 0,056 килограмм в метре.
Наружный диаметр кабеля ТСВ 5х2х0.5: 7,5 миллиметров.
Срок службы телефонного кабеля ТСВ 5*2*0,5 не менее 15 лет.

Расшифровка маркировки ТСВ 5х2х0.5

Т - телефонный.
С - для стационарной прокладки.
В - виниловая изоляция и оболочка.
5 - количество скруток.
2 - количество жил в скрутке.
0,5 - диаметр жилы в миллиметрах.

Конструкция кабеля ТСВ 5х2х0,5

1) Жила - медная однопроволочная.
2) Изоляция - из ПВХ пластиката.
3) Экран - из фольгированного лавсана.
4) Оболочка - из ПВХ пластиката.

Применение кабеля ТСВ 5*2*0,5

Кабель телефонный ТСВ 5х2х0.5 предназначен для монтажа низкочастотного стационарного оборудования.

  • ТСВ
  • 10
  • 0,2
  • Медь
  • ПВХ
  • ПВХ
  • 0,056
  • 7,5
  • 95
  • 75
  • 0,145
  • от -20 до +50
  • 15 лет
  • 357 412
  • О1.8.2.5.4
  • 0,5
  • 100
  • 100
  • да
  • 1,9
