ВБбШвнг-FRLS 2х4
Товарные предложения:
| ВБШвнг(A)-FRLS 2x4 ок(N) -0,66 ТУ 27.32.13-029-53930360-2019 ГОСТ 31996-2012 черный | ЦБ-00056749 | СПКБ Техно | 08.05.2025 | Под заказ | 364,28 ₽ | м. | от 30 дней |
Условия поставки кабеля ВБбШвнг(А)-FRLS 2х4
Кабель ВБбШвнг(А)-FRLS 2*4 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ВБбШвнг(А)-FRLS 2х4 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой медный бронированный негорючий огнестойкий малодымный кабель ВБбШвнг-FRLS 2*4 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ВБбШвнг(А)-FRLS 2х4 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Описание
ВБбШвнг(А)-FRLS 2х4 - силовой бронированный огнестойкий кабель с двумя медными жилами сечением 4 (Четыре) миллиметра квадратных, в однопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением,в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ВБбШвнг-FRLS 2*4 изготавливается в соответствии с требованиями ГОСТ 31996-2012.
Расшифровка маркировки ВБбШвнг-FRLS 2х4
В - изоляция из ПВХ пластиката.
Б- Броня из двух стальных оцинкованных лент..
б- без подушки под бронёй.
Шв - защитный шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
FR -(fire resistant) огнестойкий
LS - (low smoke) пониженное дымо и газовыделением.
2 -количество токонесущих жил.
4 -сечение жил в мм2.
Также в маркировке могут присутствовать
Обозначения номинального напряжения:
0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Обозначение конструктивного исполнения жилы:
о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).
Обозначение жил:
(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.
Технические характеристики кабеля ВБбШвнг-FRLS 2*4
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового ВБбШвнг-FRLS 2х4 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ВБбШвнг-FRLS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности огнестойкого кабеля ВБбШвнг-FRLS 2*4 по ГОСТ 31565-2012:П1б.7.2.2.2.
Срок службы кабеля бронированного ВБбШвнг-FRLS 2х4 не менее 30 лет.
Токовые нагрузки кабеля ВБбШвнг-FRLS 2х4
Допустимый ток при прокладке ВБбШвнг-FRLS 2*4 на воздухе - 36 Ампер.
Допустимый ток при прокладке в земле - 47 Ампер.
Допустимый ток односекундного короткого замыкания - 0.43 кА.
Сопротивление километра жилы - 4.61 Ом.

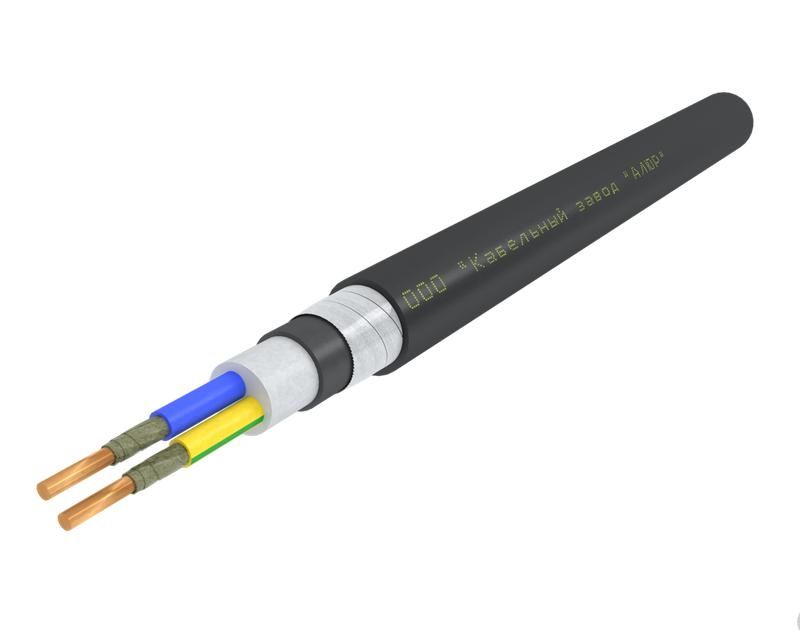

Конструкция кабеля ВБбШвнг-FRLS 2х4
1) Жила - медная однопроволочная круглая сечением 4 мм2,в обмотке из слюдосодержащих лент.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 1 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Броня -из стальных оцинкованных проволок.
5) Защитный шланг-из поливинилхлоридного пластиката пониженной пожарной опасности.
Применение бронированного кабеля ВБбШвнг-FRLS 2х4
Кабель силовой медный ,бронированный,огнестойкий ВБбШвнг-FRLS 2*4 используется для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.Допускается прокладка в земле (траншеях)
ВБбШвнг-FRLS-ХЛ 2х4 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
Характеристики
ГОСТ
31996-2012
Тип брони
Б
Код товара
ВБбШвнг-FRLS 2х4
Срок службы
30
Материал жилы
Медь
Огнестойкость
да
Количество жил
2
Срок службы, лет
30
Конструкция жилы
ок
Цвет изоляции жил
Серый, Синий
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
4
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
1
Толщина изоляции жил (мм)
1
Максимальный диаметр жилы
2.4
Наружный диаметр 0.66 кВ (мм)
13.9
Масса цветного металла (г/м)
71.2
Расчетная масса 0.66 кВ (кг/км)
339
Тип исполнения по ГОСТ 31565-2012
нг(А)-FRLS
Толщина изоляции жил 0.66 Кв (мм)
0.7
Допустимые усилия при тяжении (Н)
240
Минимальная температура монтажа
-15
Сопротивление изоляции жил (МОм\км)
10
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
0.43
Допустимая температура нагрева жил, С
70
Максимальная температура нагрева жил
90 °C при перегрузке, 250 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
10.1
Класс пожарной опасности по ГОСТ 31565-2012
П1б.7.2.2.2
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
4.61
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая токовая нагрузка, Ампер
36
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
350
Длительно допустимая токовая нагрузка в земле, Ампер
47
Допустимая токовая нагрузка при прокладке в земле (А)
47
Допустимый ток односекундного короткого замыкания (кА)
0.43
Допустимая токовая нагрузка при прокладке на воздухе (А)
36
