ВБбШвнг-FRLS 2х6

ВБбШвнг(А)-FRLS 2х6 - силовой бронированный огнестойкий кабель с двумя медными жилами сечением 6 (Шесть) миллиметров квадратных, в однопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением,в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ВБбШвнг-FRLS 2*6 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВБбШвнг-FRLS 2х6

В - изоляция из ПВХ пластиката.
Б- Броня из двух стальных оцинкованных лент..
б- без подушки под бронёй.
Шв - защитный шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
FR -(fire resistant) огнестойкий
LS - (low smoke) пониженное дымо и газовыделением.
2 -количество токонесущих жил.
6 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВБбШвнг-FRLS 2*6

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового ВБбШвнг-FRLS 2х6 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ВБбШвнг-FRLS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности огнестойкого кабеля ВБбШвнг-FRLS 2*6 по ГОСТ 31565-2012:П1б.7.2.2.2.
Срок службы кабеля бронированного ВБбШвнг-FRLS 2х6 не менее 30 лет.

Токовые нагрузки кабеля ВБбШвнг-FRLS 2х6

Допустимый ток при прокладке ВБбШвнг-FRLS 2*6 на воздухе - 46 Ампер.
Допустимый ток при прокладке в земле - 59 Ампер.
Допустимый ток односекундного короткого замыкания - 0.65 кА.
Сопротивление километра жилы - 3.08 Ом.

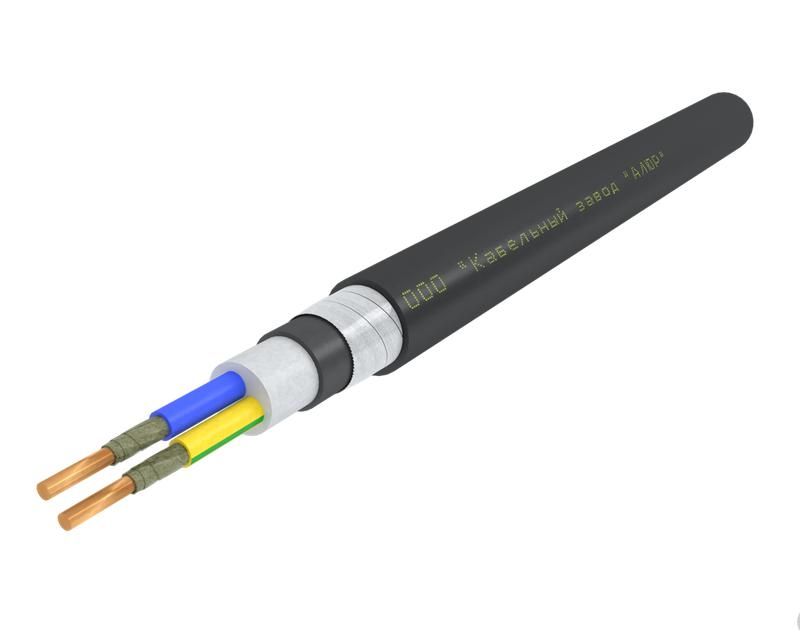

Конструкция кабеля ВБбШвнг-FRLS 2х6

1) Жила - медная однопроволочная круглая сечением 6 мм2,в обмотке из слюдосодержащих лент.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 1 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Броня -из стальных оцинкованных проволок.
5) Защитный шланг-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение бронированного кабеля ВБбШвнг-FRLS 2х6

Кабель силовой медный ,бронированный,огнестойкий ВБбШвнг-FRLS 2*6 используется для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.Допускается прокладка в земле (траншеях)
ВБбШвнг-FRLS-ХЛ 2х6 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
