ВКШв 1х400

ВКШв 1х400 - силовой бронированный кабель с одной медной жилой сечением 400 (Четыреста) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката,в броне из стальных оцинкованных проволок, в оболочке из ПВХ пластиката .
Кабель ВКШв 1*400 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВКШв 1х400

В - изоляция из ПВХ пластиката.
К- броня из стальных оцинкованных проволок
Шв - защитный шланг из ПВХ пластиката.
1 -количество токонесущих жил.
400 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВКШв 1*400

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового ВКШв 1х400 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 140 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности кабеля бронированного ВКШв 1х400 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы бронированного кабеля ВКШв 1*400 не менее 30 лет.

Токовые нагрузки кабеля ВКШв 1х400

Допустимый ток при прокладке ВКШв 1х400 на воздухе - 685 Ампер.
Допустимый ток при прокладке в земле - 612 Ампер.
Допустимый ток односекундного короткого замыкания - 39.6 кА.
Сопротивление километра жилы - 0.05 Ом.

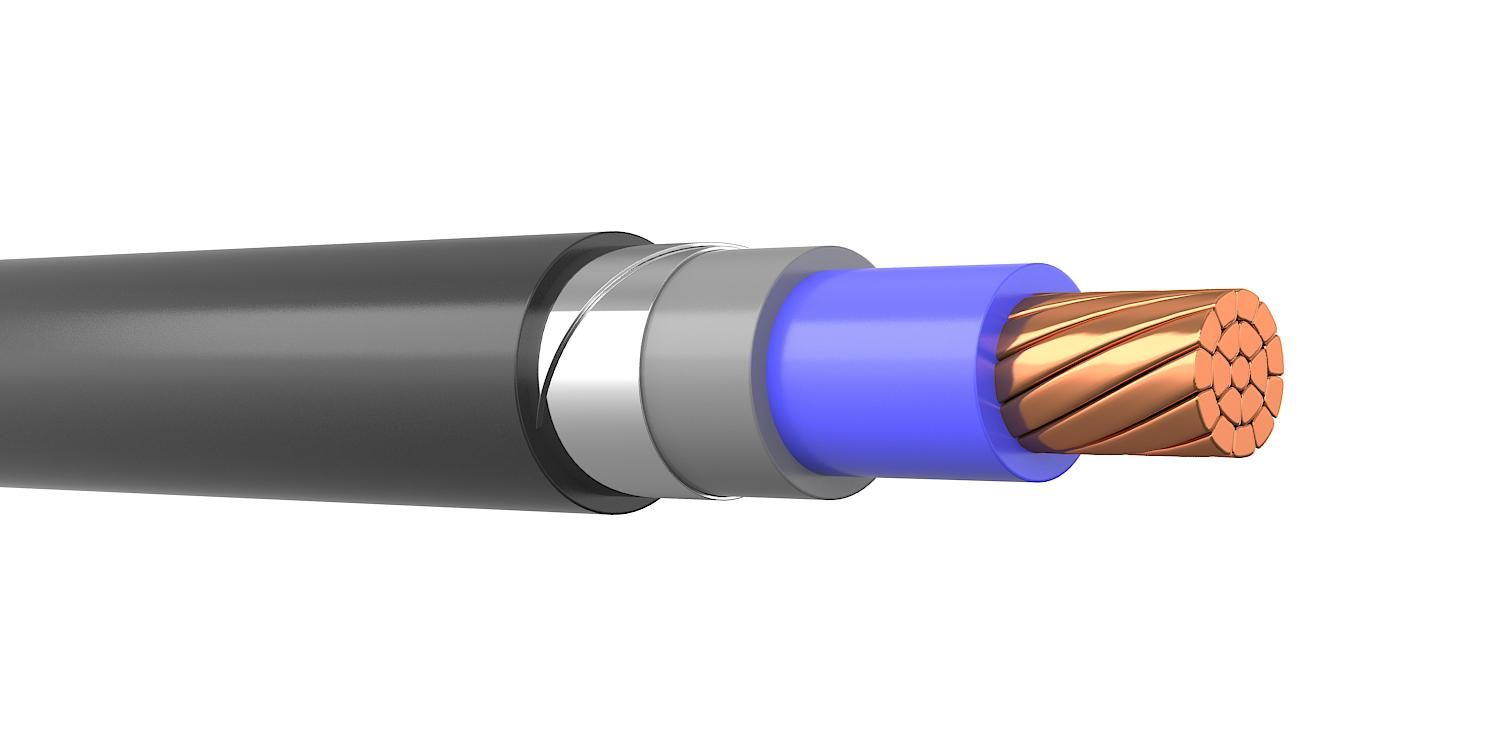

Конструкция кабеля ВКШв 1*400

1) Жила - медная многопроволочная кругалая сечением 400 мм2.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 2.6 мм.
3) Броня -из стальных оцинкованных проволок.
4) Защитный шланг - из поливинилхлоридного пластиката/
5) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение бронированного кабеля ВКШв 1х400

Кабель силовой медный,бронированный ВКШв 1х400 используется для одиночной прокладки в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации, в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
ВКШв-ХЛ 1*400 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
