ВВГЭнг(А)-FRLS 3х4
Товарные предложения:
| Кабель силовой ВВГЭнг(А)-FRLS 3х4.0 ок-1 Ч. бар | 02.11.2024 | Под заказ | 294,77 ₽ | м. | от 30 дней |
| ВВГЭнг(А)-FRLSLTx 3x4,0 ок-0,66 | 5712 | Спецкабель | 29.04.2025 | Под заказ | 976,15 ₽ | м. | от 30 дней |
| ВВГЭнг(А)-FRLSLTx 3x4,0 ок-1 | 16260 | Спецкабель | 29.04.2025 | Под заказ | 1 041,37 ₽ | м. | от 30 дней |
Условия поставки кабеля ВВГЭнг(А)-FRLS 3х4
Кабель ВВГЭнг(А)-FRLS 3*4 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ВВГЭнг(А)-FRLS 3х4 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой медный экранированный негорючий огнестойкий малодымный кабель ВВГЭнг-FRLS 3*4 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ВВГЭнг(А)-FRLS 3х4 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Описание
ВВГЭнг(А)-FRLS 3х4 - силовой экранированный огнестойкий кабель с тремя медными жилами сечением 4 (Четыре) миллиметра квадратных, в однопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением,в экране из медной или алюминиевой фольги, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ВВГЭнг-FRLS 3*4 изготавливается в соответствии с требованиями ГОСТ 31996-2012.
Расшифровка маркировки ВВГЭнг(А)-FRLS 3х4
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет защитный покров.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий
LS - (low smoke) пониженное дымо и газовыделением.
3 -количество токонесущих жил.
4 -сечение жил в мм2.
Также в маркировке могут присутствовать
Обозначения номинального напряжения:
0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Обозначение конструктивного исполнения жилы:
о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).
Обозначение жил:
(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.
Технические характеристики кабеля ВВГЭнг(А)-FRLS 3*4
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля экранированного силового ВВГЭнг(А)-FRLS 3х4 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ВВГЭнг(А)-FRLS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности огнестойкого кабеля ВВГЭнг(А)-FRLS 3*4 по ГОСТ 31565-2012:П1б.7.2.2.2.
Срок службы экранированного кабеля ВВГЭнг(А)-FRLS 3х4 не менее 30 лет.
Токовые нагрузки кабеля ВВГЭнг(А)-FRLS 3х4
Допустимый ток при прокладке ВВГЭнг(А)-FRLS 3*4 на воздухе - 36 Ампер.
Допустимый ток при прокладке в земле - 47 Ампер.
Допустимый ток односекундного короткого замыкания - 0.43 кА.
Сопротивление километра жилы - 4.61 Ом.

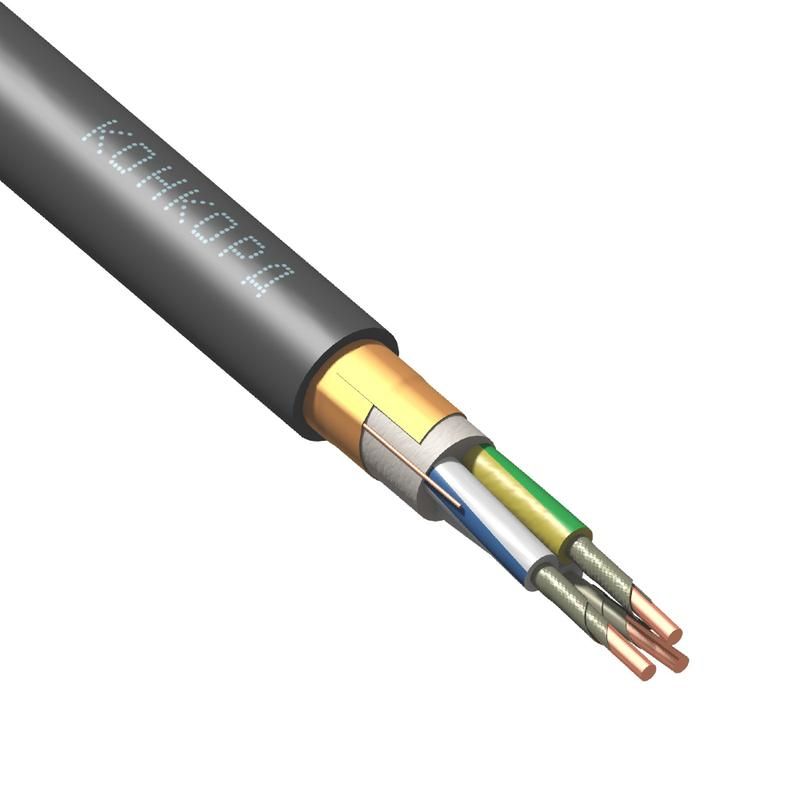

Конструкция кабеля ВВГЭнг(А)-FRLS 3х4
1) Жила - медная однопроволочная круглая сечением 4 мм2,в обмотке из слюдосодержащих лент.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 1 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.
Применение огнестойкого кабеля ВВГЭнг(А)-FRLS 3х4
Кабель силовой медный ,огнестойкий,экранированный ВВГЭнг(А)-FRLS 3*4 используется для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.
ВВГЭнг(А)-FRLS-ХЛ 3х4 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
Характеристики
ГОСТ
31996-2012
Код товара
ВВГЭнг-FRLS 3х4
Срок службы
30
Материал жилы
Медь
Огнестойкость
да
Количество жил
3
Наличие экрана
да
Срок службы, лет
30
Конструкция жилы
ок
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
4
Наружный диаметр, мм
15.6
Максимальный вес (кг/м)
0.558
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
1
Толщина изоляции жил (мм)
1
Объём горючей массы (л/км)
170
Максимальный диаметр жилы
2.4
Расчетная масса(вес), кг\км
449
Масса цветного металла (г/м)
106.8
Допустимый радиус изгиба (мм)
180
Тип исполнения по ГОСТ 31565-2012
нг(А)-FRLS
Толщина изоляции жил 0.66 Кв (мм)
0.7
Допустимые усилия при тяжении (Н)
360
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
558
Максимальный наружный диаметр (мм)
18
Сопротивление изоляции жил (МОм\км)
10
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
0.43
Максимальная длина в бухте(смотке), м
111
Допустимая температура нагрева жил, С
70
Максимальная температура нагрева жил
90 °C при перегрузке, 250 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
10.1
Класс пожарной опасности по ГОСТ 31565-2012
П1б.7.2.2.2
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
4.61
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая токовая нагрузка, Ампер
36
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
350
Длительно допустимая токовая нагрузка в земле, Ампер
47
Допустимая токовая нагрузка при прокладке в земле (А)
47
Допустимый ток односекундного короткого замыкания (кА)
0.43
Допустимая токовая нагрузка при прокладке на воздухе (А)
36
