ВВГЭнг(А)-FRLS 5х120

Условия поставки кабеля ВВГЭнг(А)-FRLS 5х120

Кабель ВВГЭнг(А)-FRLS 5*120 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ВВГЭнг(А)-FRLS 5х120 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.

Купить силовой медный экранированный негорючий огнестойкий малодымный кабель ВВГЭнг-FRLS 5*120 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.

Цена кабеля ВВГЭнг(А)-FRLS 5х120 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.

Товар Наличие Цена
ВВГнг(А)-LSLTx 5х120 669 7 191.82 р.
м.
ВВГнг-LS 5х120 4410 от 6 605.17 р. 8 вариантов
Кабель ВВГнг(А)-LS 5х120 МС (N PE) 1кВ (м) Агрокабель 10043
759 6 605.17 р.
м.
ВВГнг(А)-LS 5х120 мс-1
1382 6 755.61 р.
м.
Кабель силовой ВВГнг(А)-LS 5х120(мс) (N.PE)-1 многопроволочный ТРТС
132 6 956.61 р.
м.
Кабель ВВГнг(А)-LS 5х120 МС (N PE) 1кВ (м) Энергокабель ЭК000013476
632 7 051.12 р.
м.
Кабель силовой ВВГ нг (А) LS 5х120мс-1 ТРТС многопроволочный
689 7 135.36 р.
м.
ВВГнг(А)-LSLTX 5х120 мс-1
669 7 191.82 р.
м.
Кабель силовой ВВГнг(А)-LS 5х120 (N.PE)-1 многопроволочный
147 7 216.45 р.
м.
Кабель ВВГнг(А)-LS 5х120 МС (N PE) 1кВ (м) Кабэкс ТХМ00343589
Под заказ 6 961.70 р.
м.
ППГнг(А)-FRHF 5х120 114 7 743.96 р.
м.
ВБШвнг(А) 5х120 5 по запросу
ППГнг(А)-HF 5х120 417 7 373.57 р.
м.

ВВГЭнг(А)-FRLS 5х120 - силовой экранированный огнестойкий кабель с пятью медными жилами сечением 120 (Сто двадцать) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением,в экране из медной или алюминиевой фольги, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель ВВГЭнг-FRLS 5*120 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВВГЭнг(А)-FRLS 5х120

В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет защитный покров.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
FR -(fire resistant) огнестойкий
LS - (low smoke) пониженное дымо и газовыделением.
5 -количество токонесущих жил.
120 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВВГЭнг(А)-FRLS 5*120

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля экранированного силового ВВГЭнг(А)-FRLS 5х120 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ВВГЭнг(А)-FRLS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности огнестойкого кабеля ВВГЭнг(А)-FRLS 5*120 по ГОСТ 31565-2012:П1б.7.2.2.2.
Срок службы экранированного кабеля ВВГЭнг(А)-FRLS 5х120 не менее 30 лет.

Токовые нагрузки кабеля ВВГЭнг(А)-FRLS 5х120

Допустимый ток при прокладке ВВГЭнг(А)-FRLS 5*120 на воздухе - 302 Ампер.
Допустимый ток при прокладке в земле - 317 Ампер.
Допустимый ток односекундного короткого замыкания - 13.21 кА.
Сопротивление километра жилы - 0.15 Ом.

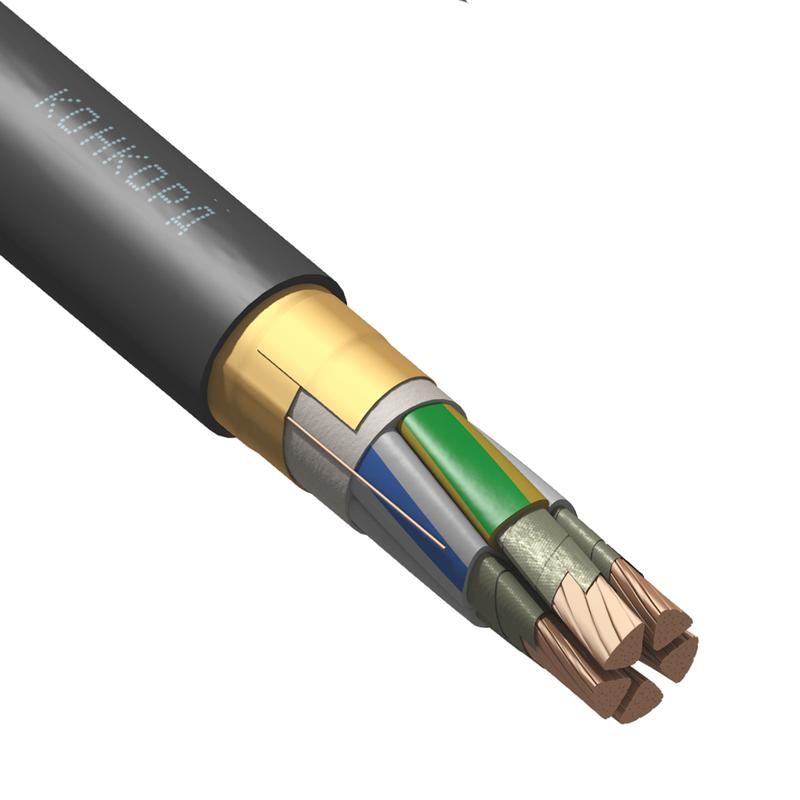

Конструкция кабеля ВВГЭнг(А)-FRLS 5х120

1) Жила - медная многопроволочная круглая,многопроволочная секторная сечением 120 мм2,в обмотке из слюдосодержащих лент.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 1.6 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение огнестойкого кабеля ВВГЭнг(А)-FRLS 5х120

Кабель силовой медный ,огнестойкий,экранированный ВВГЭнг(А)-FRLS 5*120 используется для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.
ВВГЭнг(А)-FRLS-ХЛ 5х120 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.

  • 5
  • 120
  • Медь
  • ПВХ
  • ПВХ
  • 7.465
  • 48.7
  • 0.15
  • 389.6
  • 302
  • 317
  • 13.21
  • 1
  • 30
  • П1б.7.2.2.2
  • 7
  • 1.6
  • 5340
  • да
  • да
  • мк, мс
  • 50
  • -50
  • нг(А)-FRLS
  • 31996-2012
  • Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
  • 2
  • 14.5
  • 7465
  • 70
  • 160
  • 350
  • 18000
  • 90
  • -15
  • 30
  • 45.7
  • 50
  • 6 950
  • 7
  • 3,5 кВ частотой 50 Гц
  • 3.7
  • 1000
  • 7.5
  • 70
  • 280
  • 13.21
  • 90 °C при перегрузке, 250 °C при токе КЗ
  • 294
