ВВГЭнг(А)-LSLTx 4х2,5

ВВГЭнг(А)-LSLTx 4х2,5 - силовой экранированный кабель с четырьмя медными жилами сечением 2,5 (Две целых пять десятых) миллиметра квадратных, в однопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение с низким дымовыделением, с низкой токсичностью продуктов горения,в экране из медной или алюминиевой фольги, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма, с низкой токсичностью продуктов пиролиза .
Кабель ВВГЭнг-LSLTx 4*2.5 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки ВВГЭнг(А)-LSLTx 4х2.5

В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет защитный покров.
Э - экран из медной или алюминиевой фольги.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
LTx- (low toxic) низкая токсичность продуктов горения.
4 -количество токонесущих жил.
2.5 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля ВВГЭнг(А)-LSLTx 4*2,5

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля экранированного,силового ВВГЭнг(А)-LSLTx 4х2.5 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ВВГЭнг(А)-LSLTx не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности низкотоксичного кабеля ВВГЭнг(А)-LSLTx 4*2.5 по ГОСТ 31565-2012:П1б.8.2.1.2.
Срок службы экранированного, кабеля ВВГЭнг(А)-LSLTx 4х2,5 не менее 30 лет.

Токовые нагрузки кабеля ВВГЭнг(А)-LSLTx 4х2.5

Допустимый ток при прокладке ВВГЭнг(А)-LSLTx 4*2,5 на воздухе - 27 Ампер.
Допустимый ток при прокладке в земле - 36 Ампер.
Допустимый ток односекундного короткого замыкания - 0.27 кА.
Сопротивление километра жилы - 7.41 Ом.

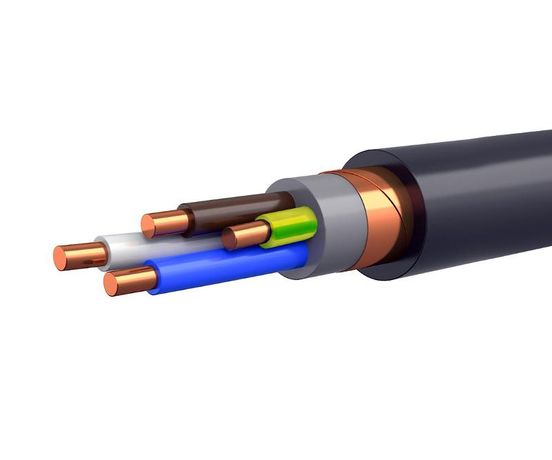

Конструкция кабеля ВВГЭнг(А)-LSLTx 4х2.5

1) Жила - медная однопроволочная круглая сечением 2.5 мм2.
2) Изоляция - из поливинилхлоридного пластиката с низкой токсичностью продуктов горения, толщиной 0.8 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности с низкой токсичностью продуктов горения.
4) Экран - из медной или алюминиевой фольги.
5) Наружная оболочка-из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение экранированного кабеля ВВГЭнг(А)-LSLTx 4х2,5

Кабель силовой медный,низкотоксичный,экранированный ВВГЭнг(А)-LSLTx 4*2.5 используется для прокладки, с учетом объема горючей нагрузки кабелей, в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений.
ВВГЭнг(А)-LSLTx ХЛ 4х2,5 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
