ЧЁРНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ - MSD40320B ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 40A С APC

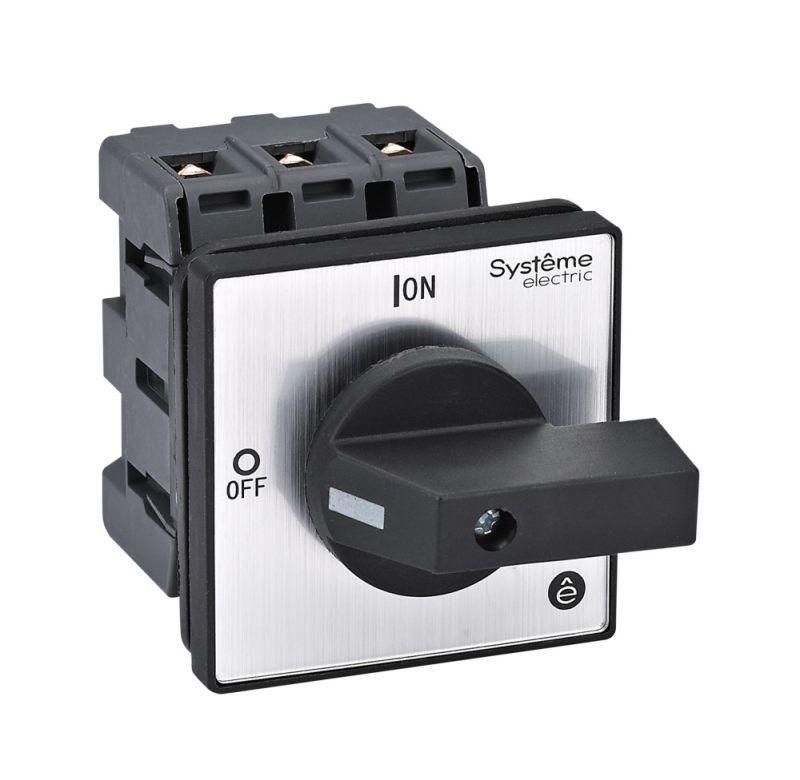

Выключатель-разъединитель Systeme Electric MSD40320B - устройство для безопасного отключения трёхфазной сети с номинальным током до 40 А. Подходит для монтажа на дверцах щитов, обеспечивает визуальное определение положения контактов и используется в промышленных распределительных системах.

Назначение и область применения

Выключатель-разъединитель MSD40320B предназначен для ручного отключения и включения трёхфазных электрических цепей. Он не рассчитан на частые операции в режиме нагрузки, но надёжно работает как средство изоляции при обслуживании оборудования. Применяется в щитах управления для отключения питания двигателей, нагревательных элементов, преобразователей частоты и других устройств с активной, индуктивной или смешанной нагрузкой. Соответствует требованиям для коммутации нагрузок классов AC-3 и DC-3.

Технические характеристики

• Номинальный ток: 40 А - максимальная рабочая нагрузка при постоянном токе и переменном токе 50/60 Гц;
• Количество полюсов: 3 - переключает все три фазы одновременно;
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен; не предназначен для влажных или запылённых сред;
• Рукоятка: чёрная поворотная, с фиксацией в положении «ВКЛ» и «ВЫКЛ» - позволяет легко определить состояние устройства снаружи;
• Монтаж: на дверцу щита с помощью четырёх винтов - устанавливается без вскрытия корпуса.

Совместимость и монтаж

MSD40320B монтируется исключительно на дверцу распределительного шкафа. Для установки требуются отверстия под четыре винта M4 - типичный шаг крепления для серий SystemePact MCP. Кабельные входы не предусмотрены - провода подводятся к контактам со стороны задней стенки шкафа. Устройство совместимо с другими компонентами серии SystemePact MCP, включая автоматические выключатели и контакторы того же бренда.

Безопасность и стандарты

Выключатель-разъединитель соответствует международному стандарту IEC 60947-3 для разъединителей. Обеспечивает видимый разрыв цепи - обязательное условие для проведения работ по техобслуживанию. Наличие механической фиксации рукоятки предотвращает случайное включение. Не имеет функции автоматического отключения при перегрузках - для этого требуется дополнительная защита (например, автоматический выключатель).

Преимущества

• Чёткая визуальная индикация состояния - чёрная рукоятка в положении «выкл» сразу заметна;
• Удобный монтаж на дверцу - не требует внутреннего места в шкафе, освобождает пространство для других модулей;
• Надёжная механическая связь всех полюсов - все три фазы отключаются одновременно, исключая риск работы на двух фазах;
• Совместимость с серией SystemePact MCP - можно собирать унифицированные щиты с едиными креплениями и внешним видом.

Ограничения применения

• Не предназначен для частых включений/отключений под нагрузкой - это не автоматический выключатель;
• IP20 не защищает от воды, пыли и агрессивной среды - нельзя использовать вне закрытых щитов;
• Не имеет встроенной защиты от перегрузок или коротких замыканий - обязательно нужен дополнительный автомат;
• Подходит только для трёхфазных сетей - не используется в однофазных цепях.

Примеры использования

• Отключение питания трехфазного двигателя насоса перед ремонтом;
• Изолирующий разъединитель в панели управления конвейера;
• Центральный выключатель для группы индукционных печей в цехе;
• Разъединитель перед частотным преобразователем в системе вентиляции.

Практические советы

• Перед установкой проверьте посадочные отверстия - они должны точно соответствовать расположению винтов на корпусе MSD40320B (расстояние между отверстиями - около 80×60 мм);
• Обязательно используйте этот разъединитель вместе с автоматическим выключателем - он лишь создаёт видимый разрыв, но не защищает от аварий;
• Не допускайте попадание влаги или металлической стружки на механизм рукоятки - даже при IP20 грязь может забить движущие части;
• При сборке щита ориентируйтесь на серию SystemePact MCP - другие модели могут иметь отличную геометрию крепления.
