ЧЁРНОЙ выносной рукояткой на дин-рейке/плате | MSD32340B SE Выключатель-Разъединитель 3P 32A IP20 С APC

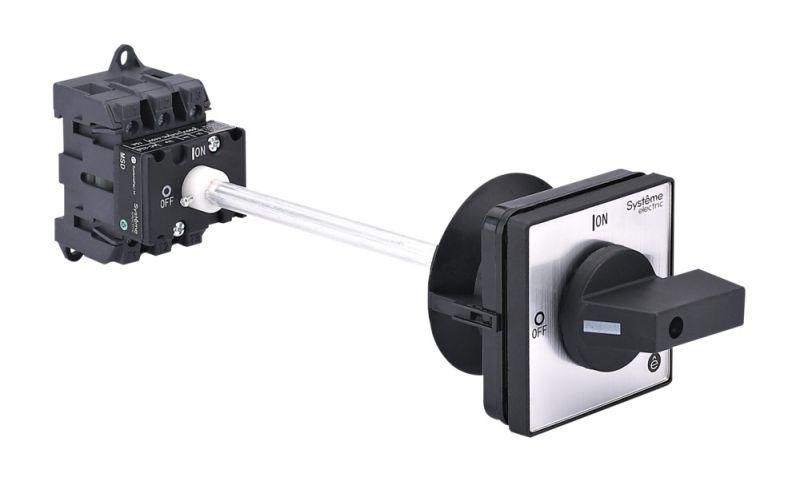

Выключатель-разъединитель Systeme Electric MSD32340B предназначен для безопасного отключения и коммутации силовых цепей до 32 А в распределительных щитах. Его конструкция обеспечивает надежное размыкание цепи, удобство монтажа на DIN-рейку и возможность фиксации в положении «выключено» - что делает его важным элементом для систем управления оборудованием.

Назначение и область применения

Выключатель-разъединитель MSD32340B используется для ручного отключения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями согласно классам применения AC-3 и DC-3. Часто устанавливается в промышленных щитах: на станках, конвейерах, насосных станциях, системах вентиляции и других объектах, где требуется четкое визуальное подтверждение отключения питания перед обслуживанием.

Технические характеристики

• Номинальный ток: 32 А
• Число полюсов: 3
• Степень защиты: IP20 - защищён от доступа пальцами и крупных предметов, но не от пыли и воды
• Рукоятка: черная, выносная, поворотная, длина штока 32–150 мм
• Метод монтажа: на DIN-рейку или монтажную плату (на заднюю панель шкафа)
• Гарантийный срок: 24 месяца

Совместимость и монтаж

MSD32340B совместим со стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для установки на плату используются два крепёжных отверстия на задней стенке устройства. Выносная рукоятка позволяет управлять устройством с внешней стороны дверцы шкафа - это снижает риск случайного включения при работе внутри. Шток рукоятки можно настроить в пределах 32–150 мм, подбирая длину под толщину двери или расстояние до места монтажа.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для аппаратов коммутации в соответствии с IEC 60947-3. Большое изоляционное расстояние между контактами гарантирует надёжное разъединение даже при высоких напряжениях. Возможность блокировки рукоятки навесными замками позволяет применять его в режиме LOTO (Lock Out Tag Out) - обязательном требовании при техобслуживании оборудования.

Преимущества

• Монтаж на DIN-рейку или плату - гибкость установки в любых типах шкафов
• Выносная рукоятка обеспечивает безопасное управление без вскрытия шкафа
• Функция блокировки рукоятки - соответствие нормам промышленной безопасности
• Высокий механический ресурс - долговечность при частых операциях включения/отключения
• Закрытый корпус (IP20) исключает случайный контакт с токоведущими частями

Ограничения применения

Выключатель-разъединитель MSD32340B не предназначен для автоматического отключения при перегрузке или КЗ - он не имеет теплового или электромагнитного расцепителя. Также не следует использовать его во влажных средах, на улице или в помещениях с повышенной запылённостью - степень защиты IP20 не обеспечивает защиту от пыли и брызг. Для таких условий необходимы модели с IP65 и выше.

Примеры использования

• Главный выключатель на входе в щит управления станком
• Разъединитель перед частотным преобразователем для ремонта
• Отключающий аппарат на панели конвейера для аварийного отключения
• Элемент в распределительном щите насосной станции с возможностью пломбирования

Практические советы

• Перед монтажом проверьте длину штока рукоятки - она должна свободно доходить до дверцы шкафа, не натягиваясь и не провисая
• Используйте навесные замки с ключом, чтобы заблокировать рукоятку в положении «OFF» - особенно важно при работах с высоким напряжением
• Не используйте этот выключатель как основной защитный аппарат; всегда сочетайте его с автоматическим выключателем или предохранителем
• При монтаже на плату соблюдайте минимальные зазоры между выводами и другими деталями - изоляционное расстояние должно сохраняться
• MSD32340B - часть серии SystemePact MCP, поэтому совместим с другими изделиями этой линейки по форме, цвету и способу крепления
