ЧЁРНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ - MSD125320B ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 125A С APC

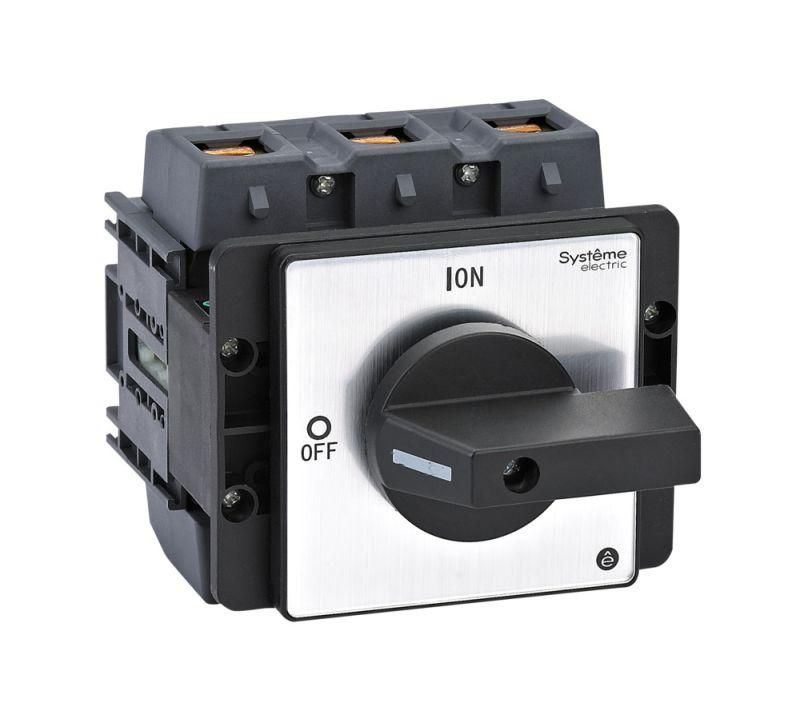

Выключатель-разъединитель Systeme Electric MSD125320B предназначен для безопасного отключения и коммутации силовых цепей до 125 А в распределительных щитах. Его компактная конструкция с монтажом на дверцу и черной рукояткой упрощает управление в условиях ограниченного пространства.

Назначение и область применения

Выключатель-разъединитель MSD125320B используется для ручного отключения электрической цепи перед обслуживанием оборудования или в аварийных ситуациях. Он не предназначен для частых операций включения/выключения под нагрузкой, но способен выдерживать однократные коммутации двигателей и других активно-индуктивных нагрузок. Применяется в промышленных щитах: на станках, конвейерах, насосных системах, вентиляционных установках.

Технические характеристики

• Номинальный ток: 125 А - максимальная постоянная нагрузка, которую устройство может проводить без перегрева;
• Количество полюсов: 3 - позволяет отключать все три фазы одновременно;
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не защищён от воды и пыли;
• Рукоятка: черная, поворотная, расположена на лицевой стороне устройства для удобного доступа через дверцу шита;
• Монтаж: крепится на дверцу щита с помощью четырёх винтов - обеспечивает жесткую фиксацию и исключает люфт при работе.

Совместимость и монтаж

MSD125320B совместим со стандартными DIN-рейками и монтируется исключительно на дверцу распределительного щита. Для установки требуется предварительно просверлить отверстия под четыре винта M4. Устройство не имеет встроенных зажимов для кабеля - провода подключаются к верхним и нижним клеммам с помощью болтов. Посадочные размеры соответствуют сериям SystemePact MCP - замена возможна без изменения габаритов.

Безопасность и стандарты

Выключатель-разъединитель MSD125320B соответствует требованиям IEC 60947-3 для аппаратов управления и коммутации. Отключение выполняется механически - видимый разрыв контактов гарантирует отсутствие напряжения после перевода рукоятки в положение “OFF”. Это требование нормируется правилами безопасности при проведении ремонтных работ.

Преимущества

• Чёрная рукоятка легко отличается от белых элементов внутри щита - снижает риск ошибочного действия;
• Фиксация на дверцу экономит место внутри корпуса - особенно важно в компактных щитах;
• Удобная форма рукоятки позволяет выполнять операции даже в перчатках;
• Изготовлен из термостойких материалов - работает при температуре от -25C до +60C;
• Подходит для замены аналогичных моделей в старых установках благодаря стандартизованным размерам.

Ограничения применения

• Не предназначен для частых включений/выключений под нагрузкой - для этого нужны контакторы или автоматические выключатели;
• IP20 не допускает использование во влажных помещениях, на улице или в местах с высокой запылённостью;
• Не имеет функции защиты от перегрузки или КЗ - обязательно требуется внешняя защита (автоматический выключатель или предохранители);
• Не рекомендован для применения в сетях выше 690 В переменного тока или 440 В постоянного тока.

Примеры использования

• Отключение питания двигателя насоса перед ремонтом трубопровода;
• Ручное отключение трёхфазной линии конвейера при плановом техобслуживании;
• Аппарат отключения в щите управления вентиляцией в производственном цехе;
• Элемент секционирования в распределительном пункте с несколькими потребителями.

Практические советы

• Перед установкой проверьте посадочный диаметр отверстий под винты - они должны точно совпадать с размерами на корпусе MSD125320B;
• Не затягивайте клеммы слишком сильно - это может повредить медные контактные поверхности;
• Обязательно используйте пломбы или замки на рукоятке при выполнении работ по технике безопасности;
• При замене убедитесь, что новый выключатель-разъединитель Systeme Electric MSD125320B имеет ту же степень защиты и тип крепления - другие модели серии могут иметь другой монтаж;
• Для увеличения надёжности подключайте кабель с запасом длины - это снизит нагрузку на клеммы при открывании дверцы щита.
