Контакт вспомогательный боковой CTX3 1НО1НЗ - 416858 Legrand

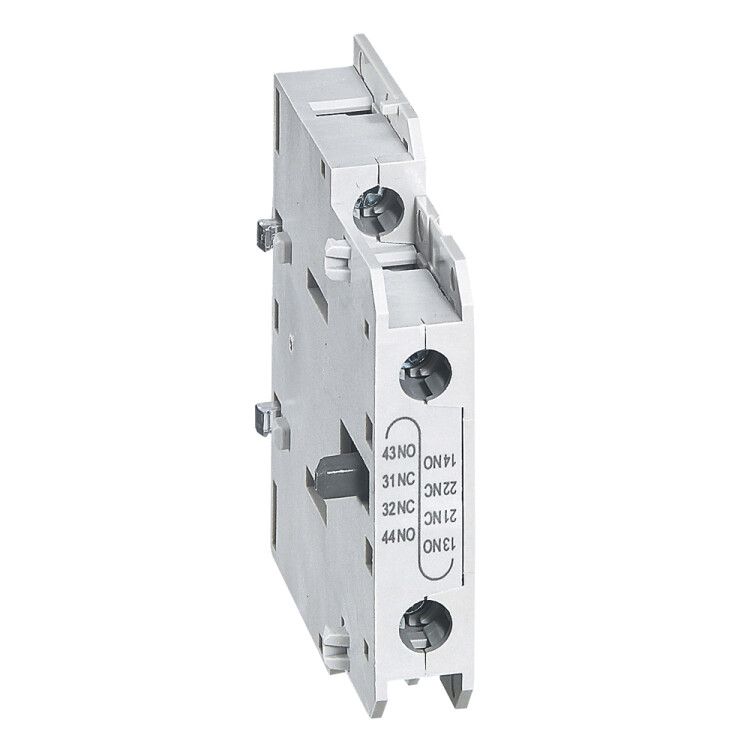

Вспомогательный контакт боковой CTX3 1НО1НЗ от Legrand - компактное устройство для передачи сигнала состояния автоматического выключателя или контактора серии CTX3. Устанавливается на боковую поверхность аппарата и позволяет удалённо контролировать положение контактов через внешние цепи управления.

Назначение и область применения

Этот вспомогательный контакт используется для передачи информации о состоянии основного коммутационного устройства - например, замкнут или разомкнут главный контакт. Подходит для систем автоматизации, панелей управления, логических схем контроля работы оборудования. Применяется совместно с автоматическими выключателями и контакторами серии CTX3 в промышленной автоматике, на конвейерах, насосных станциях и других объектах, где требуется сигнал о положении аппарата.

Технические характеристики

• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Номинальный рабочий ток: 3 А при переменном токе AC-15, 230 В
• Тип монтажа: установка сверху на корпус аппарата
• Тип крепления: винтовой зажим
• Исполнение: крепление спереди - контакт фиксируется на лицевой стороне модуля
• Переключающие контакты: отсутствуют - этот элемент не управляет нагрузкой, только передаёт сигнал

Совместимость и монтаж

Вспомогательный контакт боковой CTX3 1НО1НЗ совместим исключительно с аппаратами серии CTX3 от Legrand, имеющими соответствующие посадочные места на боковой стенке. Монтируется сверху - после установки основного устройства (выключателя/контактора) контакт устанавливается на свободную боковую позицию и фиксируется винтом. Для правильной сборки проверьте наличие свободного гнезда на корпусе CTX3. Не подлежит самостоятельному монтажу на другие серии или модели.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на вспомогательные контакты для распределительных устройств. Работает в пределах класса защиты IP20 - не предназначен для эксплуатации во влажной среде или там, где возможен доступ к токоведущим частям. Не используйте в условиях повышенной запылённости без дополнительной защиты корпуса.

Преимущества

• Функциональная комбинация 1НО+1НЗ даёт возможность одновременно использовать два типа сигналов - например, “включен” и “выключен”
• Стандартный форм-фактор обеспечивает надёжное соединение без дополнительных адаптеров
• Винтовое крепление гарантирует долговечность и устойчивость к вибрациям
• Не требует внешнего питания - работает как пассивный механический переключатель

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 3 А, только для цепей управления
• Поддерживается только серия CTX3; несовместима с другими брендами или моделями Legrand вне этой серии
• Не защищена от попадания воды, пыли и агрессивных сред - требует установки внутри щита или с защитным кожухом
• Не имеет индикации состояния - необходимо подключение к внешнему индикатору или PLC

Примеры использования

• Сигнал “выключено” от вспомогательного контакта подаётся на световой индикатор на пульте управления
• Оба контакта (НО и НЗ) используются в логической схеме для определения аварийного отключения двигателя
• Цепь управления станком получает информацию о положении автомата - система не запускает цикл, пока контакт не замкнулся

Практические советы

• Перед установкой убедитесь, что на корпусе CTX3 есть свободное место для бокового контакта - некоторые модели уже заняты другими модулями
• При подключении проводов соблюдайте полярность: НО и НЗ работают противоположно - не путайте их в схеме
• Используйте жилы сечением до 1,5 мм2 - более толстые провода могут повредить зажим
• Проверяйте работу контакта вручную: после монтажа переместите рычаг основного аппарата и измерьте изменение сопротивления на выходе
• Не затягивайте винты слишком сильно - это может деформировать пластиковую рамку и нарушить герметичность контакта
