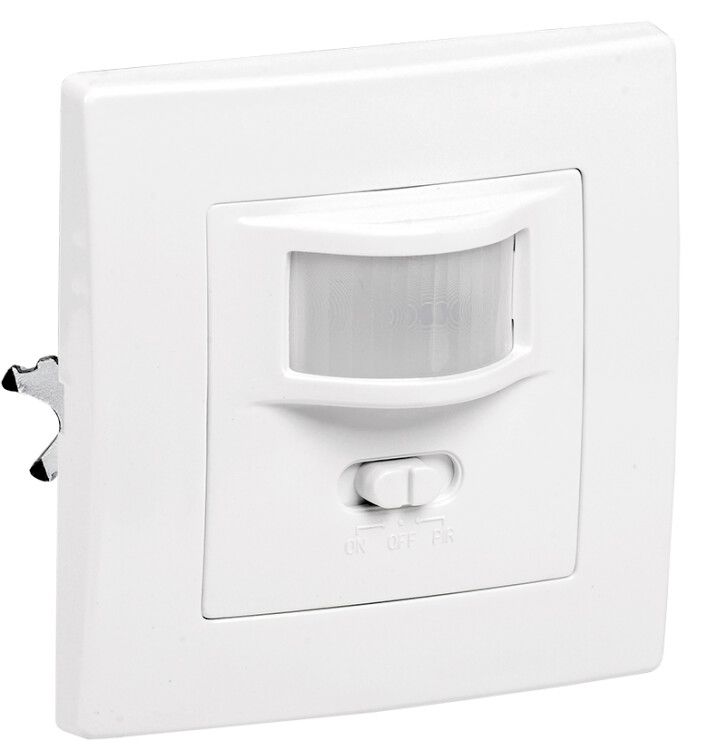

Датчик движения ДД 030 500Вт угол обз. 160град. 9м IP20 бел. IEK LDD12-030-500-001

Датчик движения ДД 030 белый 500Вт угол обзора 160 градусов 9м IP20 от IEK предназначен для автоматического управления освещением на основе движения и уровня освещённости. Подходит для внутренней установки в жилых, офисных и административных помещениях. Артикул ldd12-030-500-001 соответствует сериям LIGHTING.

Назначение и область применения

Датчик движения ДД 030 белый 500Вт угол обзора 160 градусов 9м IP20 включает и выключает свет при обнаружении движения в зоне действия, когда уровень освещённости ниже установленного порога. Применяется там, где важно экономить электроэнергию: коридоры, лестницы, кладовые, туалеты, подъезды, складские помещения. Не подходит для улицы или помещений с повышенной влажностью из-за низкой степени защиты IP20.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) - реагирует на тепло тела человека или животного
• Рабочее напряжение: 230 В переменного тока, частота 50 Гц
• Максимальная коммутационная мощность: 500 Вт - позволяет управлять лампами накаливания, галогенными и светодиодными светильниками суммарной мощностью до 500 Вт
• Дальность обнаружения: до 9 метров
• Угол обзора по горизонтали: 160° - широкий охват, минимизирует слепые зоны
• Порог срабатывания по освещённости: 3–2000 люкс - регулируется, чтобы датчик не включал свет днём
• Рабочая температура: от –25C до +45C - подходит для неотапливаемых помещений
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и воды
• Способ монтажа: скрытая установка в потолок или стену через проём 60 мм
• Принудительное отключение: есть - кнопка позволяет временно отключить автовыключение
• Шунтирующий переключатель: да - позволяет использовать датчик как обычный выключатель
• Корпус: белый пластик (поликарбонат), самозатухающий - не поддерживает горение
• Гарантия: 60 месяцев

Совместимость и монтаж

Датчик движения ДД 030 белый 500Вт угол обзора 160 градусов 9м IP20 совместим со всеми типами нагрузок до 500 Вт: лампы накаливания, галогенные, энергосберегающие и LED-светильники. Для подключения используются три провода: фаза L, ноль N и управляемая фаза L_out. Монтаж выполняется в подготовленную нишу с диаметром около 60 мм. Установка рекомендована на высоте 1,8 м - оптимальная для обнаружения движения взрослого человека. После монтажа необходимо отрегулировать чувствительность и время задержки выключения (если предусмотрено моделью).

Безопасность и стандарты

Датчик соответствует ГОСТ Р 51324.2.1-99 - требованиям к устройствам автоматического управления освещением. Корпус изготовлен из самозатухающего поликарбоната, что снижает риск возгорания. Коммутация выполнена электромеханическим реле - надёжно работает при постоянных циклах включения/выключения. Напряжение 230 В AC требует соблюдения правил работы с сетью высокого напряжения - монтаж допускается только квалифицированным персоналом.

Преимущества

• Высокая точность обнаружения благодаря PIR-сенсору - минимальное количество ложных срабатываний
• Широкий угол обзора 160° обеспечивает равномерное покрытие площади
• Функция принудительного отключения и шунтирующий переключатель позволяют использовать датчик как обычный выключатель
• Работает при низких температурах - подходит для холодных помещений
• Долгий срок службы - гарантия 5 лет

Ограничения применения

• Не применяется на улице, в ванных комнатах, банях - степень защиты IP20 не предохраняет от влаги и пыли
• Не рекомендуется устанавливать рядом с источниками тепла (обогреватели, радиаторы) - возможны ложные срабатывания
• Не подходит для зон с быстрыми изменениями температуры (например, входы с вентиляторами)
• Не контролирует стационарные объекты - человек, который стоит на месте, не будет обнаружен
• Запрещено подключать нагрузку выше 500 Вт - риск перегрузки и выхода реле из строя

Примеры использования

• Освещение коридора в многоквартирном доме - свет включается при проходе, выключается через 30 сек после ухода
• Складское помещение - датчик активируется при перемещении сотрудника между стеллажами
• Административный кабинет - свет включается при входе, не мешает при работе за столом
• Лестница в подвале - безопасное освещение при спуске/подъёме, экономия энергии ночью

Практические советы

• При установке ориентируйте датчик так, чтобы зона обнаружения пересекала основные пути передвижения - не направляйте его в сторону окна или двери, где возможны сквозняки и резкие перепады температуры
• Настройте порог освещённости в соответствии с условиями: в помещении с большими окнами - установите ближе к 2000 лк; в затемнённых зонах - к 3–50 лк
• Если датчик часто срабатывает без причины - проверьте наличие тепловых помех (кондиционеры, нагревательные приборы)
• При замене ламп убедитесь, что суммарная мощность всех подключённых светильников не превышает 500 Вт
• Для обслуживания используйте шунтирующий переключатель - он позволяет отключить автоматическое управление без демонтажа
