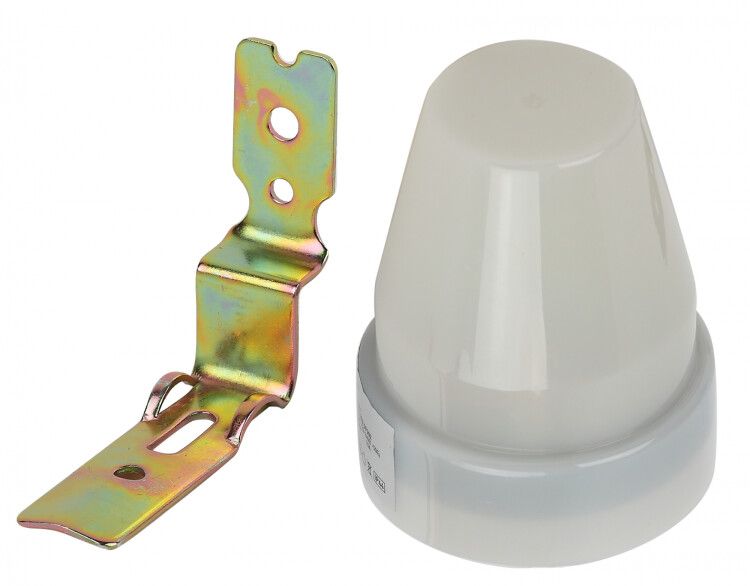

Фотореле DF 302 серый, макс. нагрузка 2200 ВА IP44 (100/1800) | Б0043805 ЭРА

Датчик движения фотореле серый, максимальная нагрузка 2200 ВА, степень защиты IP44, серия DF 302 от бренда ЭРА — устройство, которое автоматизирует включение и выключение освещения на основе уровня внешнего освещения и наличия движения. Подходит для уличного и внутреннего использования там, где важно экономить энергию и избежать забытых включений.

Назначение и область применения

Датчик движения фотореле серый, максимальная нагрузка 2200 ВА, степень защиты IP44, серия DF 302 сочетает функции фотодатчика и датчика движения. Он включает свет только тогда, когда темно AND есть движение, и выключает его после заданного времени бездействия. Устройство идеально для мест, где свет нужен периодически: уличное освещение дворов, подъездов, гаражей, садовые фонари, рекламные щиты, объекты с ограниченным временем работы.

Технические характеристики

• Номинальное напряжение: 240 В — работает в сетях с таким напряжением, совместим с бытовыми и промышленными однофазными цепями.
• Максимальная коммутационная мощность: 2200 Вт (или 2200 ВА) — способен управлять нагрузкой до 2200 Вт, например, несколькими LED-светильниками или одной мощной лампой.
• Максимальный коммутируемый ток: 10 А — предельный ток через контакты, соответствует нагрузке 240 В × 10 А = 2400 Вт, реальная граница — 2200 Вт из-за коэффициента мощности.
• Тип контактов: нормально замкнутый — при отсутствии сигнала контакт закрыт, свет горит; при активации (движение + темнота) — размыкается, свет OFF. Обратите внимание: это инверсная логика по сравнению с большинством датчиков.
• Задержка выключения: 40 секунд — после прекращения движения свет гаснет спустя 40 с.
• Задержка включения: 10 секунд — чтобы избежать ложных срабатываний, датчик ждет 10 с после обнаружения движения перед включением.
• Порог освещенности: 250 лк — свет включается, только если уровень освещения ниже 250 люкс (например, вечером, в пасмурную погоду).
• Степень защиты: IP44 — защищено от брызг воды и частиц крупнее 1 мм, подходит для открытых площадок, но не для прямого дождя или погружения.
• Материал корпуса: термопласт — легкий, ударостойкий, не проводит ток.
• Цвет: белый — визуально нейтральный, хорошо маскируется на фоне стен и потолков.

Совместимость и монтаж

Датчик движения фотореле серый, максимальная нагрузка 2200 ВА, степень защиты IP44, серия DF 302 рассчитан на открытую установку. Монтируется на стену, потолок или опору с помощью крепежных отверстий в корпусе. Для подключения используются три провода: L (фаза), N (нейтраль), L_out (выход на нагрузку). Нормально замкнутые контакты требуют правильной схемы: если вы используете обычный датчик с нормально разомкнутыми контактами — этот датчик не подойдет без перепроектирования цепи. Кабели должны быть защищены от механических повреждений и воздействия влаги.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования бытового и аналогичного назначения. Сертификаты не указаны, но типовая конструкция и класс защиты IP44 позволяют использовать его в помещениях с повышенной влажностью (гаражи, крытые парковки) и на улице при условии защиты от прямого попадания воды. Не предназначен для взрывоопасных зон или помещений с химическими испарениями.

Преимущества

• Автоматическое управление светом снижает энергопотребление — свет не горит днем и не остается включенным ночью без необходимости.
• Фиксированный порог освещенности 250 лк — не требует регулировки, подходит для большинства городских и сельских условий.
• Интеграция двух функций (фото+движение) в одном устройстве — меньше точек подключения, проще монтаж.
• Работает при любых температуре и влажности — надежен в суровых условиях, не боится зимних морозов или летней сырости.

Ограничения применения

• Нормально замкнутые контакты — несовместимы со стандартными системами управления, которые ожидают “размыкание” при срабатывании. Может потребовать изменения схемы.
• IP44 — нельзя устанавливать в месте, где возможен прямой поток воды (например, под краном или в душевой).
• Максимальная нагрузка 2200 Вт — не подходит для мощных металлогалогенных ламп, светодиодных прожекторов выше 200 Вт каждый, если их несколько.
• Нет возможности настроить порог освещенности — фиксировано 250 лк, что может быть слишком высоким для очень темных участков или слишком низким для ярко освещенных территорий.

Примеры использования

• Уличное освещение во дворе многоквартирного дома — свет включается при входе человека и гаснет через 40 с.
• Подсветка гаража — включается при подходе, не требует кнопки.
• Садовые фонари на тропинках — работают только ночью и при наличии движения, экономят заряд батарей в автономных системах.
• Объекты с ночной эксплуатацией: рекламные баннеры, ворота, заправки — свет включается только при появлении людей/техники.

Практические советы

• Перед установкой проверьте, что ваша нагрузка не превышает 2200 Вт — особенно если используется старая лампа накаливания или галогенная лампа.
• Убедитесь, что датчик направлен на зону, где реально будет происходить движение — не ориентируйте его на деревья, шторы или ветряные элементы.
• При использовании в холодном климате — избегайте установки прямо под снежными сбросами с крыш, даже при IP44.
• Если свет включается днем — возможно, датчик установлен в тени или рядом с источником искусственного света. Переставьте его на более открытую сторону.
• Помните: нормально замкнутый контакт — значит, при отсутствии движения свет ГОРЯЧИЙ. Это отличает его от большинства современных датчиков. Протестируйте схему до окончательной установки.
